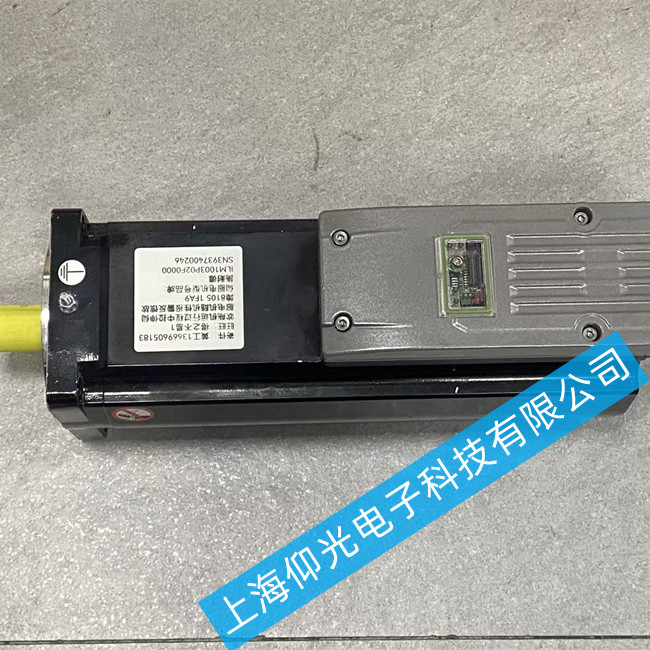

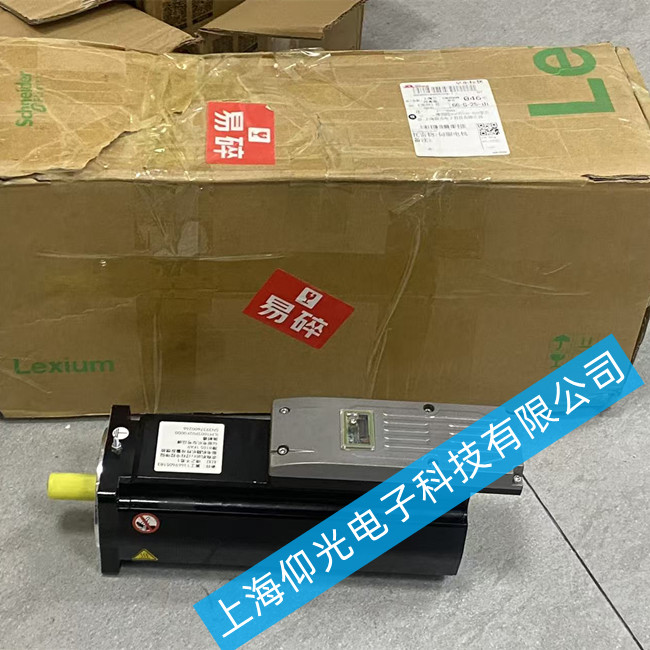

施耐德伺服电机ILM1003P02F0000主板故障维修方法
你提到的施耐德ILM1003P02F0000属于Lexium 62 ILM集成伺服电机，针对主板故障提供以下分步维修方案：
一、先初步定位主板故障范围
先排除外围故障：断开电机电源重新通电，观察伺服驱动器报警代码，若报通讯异常/编码器故障且排除接线问题，可基本确定主板故障。
外观初步检查：拆开电机端盖，观察主板是否有明显元件烧坏、电容鼓包漏液、进油进水腐蚀痕迹，快速锁定损坏区域。
二、常见主板故障及维修方法
编码器接口电路故障（最高发）‌
故障表现：无法读取编码器位置信号，报编码器故障报警。
维修：接口光耦损坏、滤波电容失效，直接更换损坏元件；接口针脚开焊，重新补焊针脚即可修复。
通讯接口电路故障‌
故障表现：伺服驱动器和电机通讯中断，报通讯错误报警。
维修：通讯芯片、防静电浪涌元件烧坏，更换对应规格的通讯芯片和保护元件即可修复。
电源转换电路故障‌
故障表现：主板无供电，电机完全无响应。
维修：电源芯片烧毁、保险丝熔断，更换熔断保险丝和同型号电源芯片，修复输出电压即可恢复供电。
存储芯片故障‌
故障表现：电机参数丢失，运行抖动/定位不准无法正常工作。
维修：重新写入原厂对应型号的参数程序，若芯片损坏更换存储芯片后重新烧录程序即可。
三、维修后装机验证

修复后先空载测试：通电后观察驱动器是否正常无报警，测试电机转动平稳性、定位精度正常后，再装机带负载测试，确认无问题即可交付使用。

施耐德伺服电机维修故障：磁铁爆钢、磁铁脱落、电机维修、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准、一通电就报警、一通电就跳闸、驱动器伺服器报警代码、烧线圈绕组、航空插头损坏、原点位置不对，编码器调试/调零位、更换轴承、轴承槽磨损、转子断裂，轴断裂、齿轮槽磨损等故障维修。
