一、故障排查流程

1. 上电前外观与电源检查

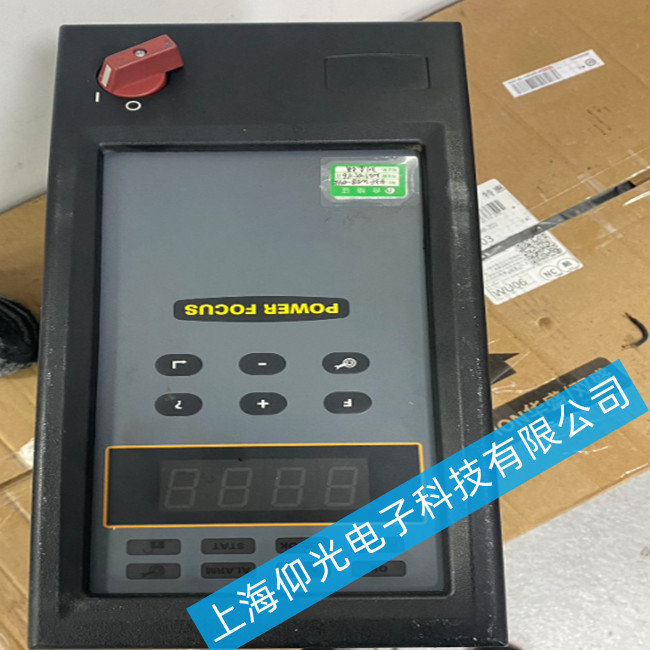

• 确认设备电源开关（红色旋钮）处于 “O” 位，检查外壳是否有磕碰、进水、烧蚀痕迹。
• 检查电源输入接口、通讯接口、工具线缆接口是否有针脚弯曲、氧化、松动。
• 测量供电电压，确认符合设备额定范围（通常为 24V DC 或 110/220V AC），避免过压 / 欠压损坏内部电路。

2. 上电后基础故障诊断

• 无显示 / 黑屏：
  1. 检查电源开关是否拨至 “I” 位，重新插拔电源线缆。
  2. 打开外壳，检查内部电源模块保险丝是否熔断，测量电源模块输出电压是否正常。
  3. 检查显示屏排线是否松脱，清洁排线接口后重新插接。
• 显示异常 / 乱码 / 按键无响应：
  1. 尝试长按复位键（若有）或断电重启，排除程序卡死。
  2. 检查按键面板是否有进水、积尘，清洁按键触点。
  3. 检测主板与按键板、显示屏之间的通讯线路。
• 通讯故障 / 无法连接工具：
  1. 检查工具线缆是否破损，重新插拔工具接头。
  2. 进入控制器菜单，核对通讯参数（波特率、地址、协议）是否与工具匹配。
  3. 测试 RS485 / 以太网通讯端口，排查总线干扰或终端电阻问题。
• 报警代码 / 扭矩异常：
  1. 记录报警代码（如 E514、E53X 等），对照手册定位故障点。
  2. 检查扭矩传感器接线，重新校准扭矩参数。
  3. 若为传感器 / 标定故障，需更换对应部件后重新调试。

二、拆机与内部检修步骤

1. 拆除外壳固定螺丝，打开上盖，分离前面板与主板组件。
2. 清洁内部灰尘、油污，重点检查电源模块、驱动模块、CPU 主板是否有烧痕、鼓包电容、腐蚀痕迹。
3. 测量各模块供电电压：
   • 电源模块输入 / 输出电压是否稳定。
   • 主板核心供电（5V、3.3V）是否正常，排除电源纹波过大问题。
4. 检查模块间连接排线、背板总线，重新插接松动的连接器，更换氧化严重的接插件。
5. 针对故障模块（如电源板、通讯板、驱动板），采用替换法验证：
   • 若替换后故障消失，判定原模块损坏，需维修或更换模块。
   • 若故障依旧，继续排查主板或软件问题。

三、软件与参数恢复

1. 备份当前参数（若设备可进入菜单），避免调试后数据丢失。
2. 尝试恢复出厂设置，清除错误参数配置。
3. 重新校准扭矩、角度参数，匹配所连接的拧紧工具型号。
4. 测试通讯功能，确保与上位机 / PLC 数据传输正常。

四、安全与验收

1. 维修完成后，空载上电测试 30 分钟，观察设备是否稳定无报警。
2. 连接工具进行实拧测试，验证扭矩精度、角度控制是否符合工艺要求。
3. 清理设备外观，贴好维修标识，交付前做好功能确认记录。

五、常见故障处理建议

• 电源类故障：优先更换保险丝或电源模块，避免直接维修电路板导致二次损坏。
• 通讯 / 显示类故障：多为接插件接触不良或排线问题，优先排查物理连接。
• 扭矩 / 传感器类故障：需专业校准工具，建议返厂或找有资质的工控维修机构处理。
