一、故障点定位

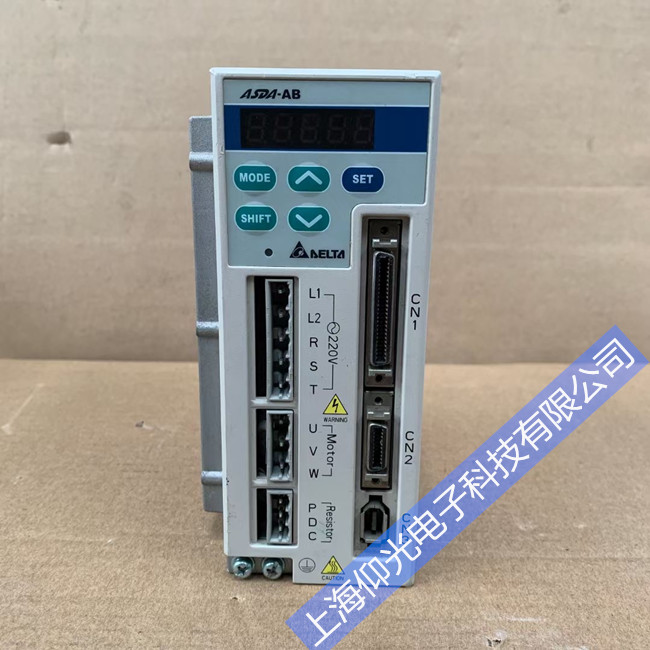

台达 ASDA-A2/B2/B3 系列驱动器AL001 报警，定义为主回路过电流，即电流超过驱动器瞬间最大电流值的 1.5 倍时触发保护。故障核心锁定动力回路、电机本体、负载机械、参数匹配、驱动硬件五大区域。典型表现：通电即报，多为输出短路、IGBT 损坏；运行中突发，多为负载冲击、接线松动；启停时频发，多为加减速过急、增益过高；复位反复，多为电机绝缘老化、驱动板元件劣化。该报警属紧急保护，直接切断输出，避免电机烧毁或驱动模块炸裂，是伺服系统最常见的硬故障之一。
二、台达驱动器故障原因分析
动力回路短路 / 接线错误（最常见）。电机 U/V/W 动力线相间短路、对地击穿；端子台螺丝松动、线芯裸露碰壳；相序接反、漏接或线缆破损老化；编码器线与动力线混走，干扰导致电流异常。
电机本体故障（高频诱因）。电机绕组相间 / 匝间短路、绝缘受潮老化；三相绕组电阻不平衡，某相偏低；电机轴承卡死、转子堵转，电流飙升；绕组接地，漏电流触发过流。
负载机械卡滞 / 过载（易忽视）。丝杠、导轨、联轴器锈蚀卡滞；负载超出电机额定转矩，长期重载或短时冲击；联轴器同轴度偏差大，运行振荡、电流波动剧烈。
参数设置过激（易误判）。速度 / 位置环增益过高，电机振荡、电流激增；加减速时间过短，启停冲击电流超限；电机代码、惯量参数不匹配，电流环失控。
驱动器硬件损坏（深层故障）。IGBT 功率模块击穿、炸裂；驱动板电容鼓包、虚焊；电流检测电路异常，误报过流；散热不良导致模块过热，触发保护。
三、台达驱动器维修处理角度
检修严格遵循断电安全、先外后内、先线后机、先参后硬原则，快速定位并消除故障。
第一步断电查线，排除短路隐患。断电放电后，用万用表测 U/V/W 相间及对地电阻，确认无短路；紧固端子，清洁氧化针脚，更换破损线缆；核对相序，规范布线，动力线与信号线分槽走，屏蔽层单端接地。
第二步检测电机，确认本体完好。测量三相绕组电阻，差值应≤5%；兆欧表测绕组对地绝缘，≥0.5MΩ 为合格；手动盘轴，无卡滞、异响；带制动器电机，确认制动完全释放。
第三步检修机械，消除负载阻力。拆解检查丝杠、导轨、联轴器，清洁锈蚀、异物，更换磨损件；校准同轴度，紧固螺栓；手动盘动负载，运转顺畅无卡滞，必要时减负或换大功率电机。
第四步优化参数，匹配负载特性。恢复参数默认值，逐步调低速度 / 位置环增益；延长加减速时间，减小冲击电流；正确设置电机代码、负载惯量；开启电流滤波，抑制干扰误报。
第五步检测驱动，排查硬件故障。检查驱动板电容、IGBT 有无鼓包、烧痕；测量功率模块正反向压降，异常则更换；清理散热风扇及风道，确保散热良好；替换同型号驱动器，判断原驱动是否损坏。
第六步通电试运行，长效维护。空载通电，低速运行 30 分钟无报警；带负载运行 1 小时，电流平稳、无过热；定期检查接线端子、线缆绝缘；每半年除尘、紧固接头，备份参数，避免误操作。
维修完成后，设备连续稳定运行，无 AL001 报警，电机温升正常、定位精准，即可投入生产。
结语
台达驱动器AL001 报警本质是电流异常超限，核心诱因集中在接线短路、电机劣化、机械卡滞、参数过激、驱动硬件损坏。处理关键在于断电查短路、电机测绝缘、机械除阻力、参数做优化、硬件细检修，并落实日常维护，可快速根除故障，保障伺服系统稳定高效运行。
