一、故障点定位

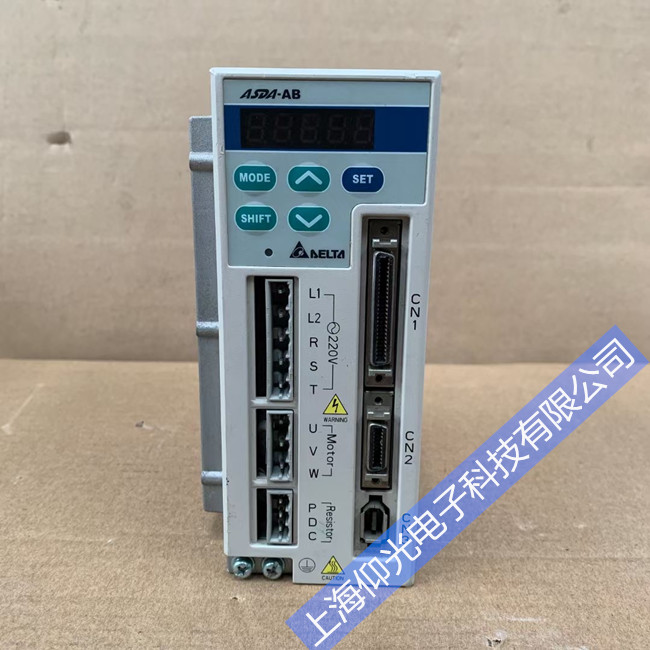

台达伺服驱动器AL009为位置控制误差过大报警，常见于 ASDA‑A2、B2、B3 等系列，属于位置闭环控制类保护故障。故障核心锁定机械传动、编码器反馈、控制参数、驱动器硬件四大关键区域。典型表现：运行中定位时报警，多为传动松动、阻力异常；启停 / 换向瞬间触发，多为增益不足、加减速过急；空载正常、带载报警，多为负载过大、扭矩受限；重启可清除但反复出现，多为编码器信号不稳、参数不匹配。该故障直接影响设备定位精度与运行稳定性，严重时导致生产停机。
二、故障原因分析
机械传动异常是最直接诱因。联轴器松动、磨损或同轴度偏差，导致电机输出与负载不同步；齿轮、皮带、丝杆等传动部件间隙过大、磨损或卡滞，位置传递失真；负载过重、惯量不匹配或机械卡顿，电机扭矩不足以驱动，位置滞后超差。
编码器反馈故障为高频隐性原因。编码器线（CN2 接口）松动、破损、虚接或屏蔽不良，位置信号丢包、失真；编码器老化、脏污、损坏或安装偏移，位置检测不准；电机动力线（UVW）接触不良、断线或绝缘下降，输出力矩波动，位置跟随异常。
控制参数设置不合理是核心诱因。位置环增益（P2‑03、P2‑35）过低，系统响应迟缓，无法快速修正位置偏差；位置误差报警阈值（P2‑25）设定过小，轻微偏差即触发报警；电子齿轮比（P1‑44/P1‑45）与机械减速比不匹配，指令与实际位置不符；扭矩限制过低、加减速时间过短，电机输出力矩不足或冲击过大。
驱动器与电机硬件故障（较少见）。驱动器控制板、位置检测电路漂移或损坏，信号处理异常；电机绕组局部短路、退磁，输出力矩不足；电源电压不稳、容量不足，导致驱动能力下降。
外部干扰诱发误报警。附近变频器、大功率设备产生强电磁干扰，影响编码器信号传输；接地不良、动力线与控制线混走，信号失真触发误报。
三、台达驱动器维修处理角度
检修遵循先机械后电气、先参数后硬件、先易后难原则，高效排查修复。
第一步全面排查机械传动系统。断电后手动盘动负载，确认无卡滞、阻力均匀；检查联轴器紧固、同轴度，磨损严重则更换；检查齿轮、皮带、丝杆等，消除间隙、磨损与松动；重载时核算负载惯量，必要时加装减速机或更换大扭矩电机。
第二步核查编码器与电机接线。紧固编码器线、动力线接头，检查线材无破损、虚接；用万用表测量电机三相绕组电阻，平衡偏差＜5%；编码器线采用屏蔽线并单端接地，远离动力线，减少干扰；编码器脏污则清洁，损坏则更换并校准零点。
第三步优化控制参数匹配工况。适当增大位置环增益（P2‑03、P2‑35），提升响应速度；合理调高位置误差阈值（P2‑25），避免误报警；核对并修正电子齿轮比，匹配机械减速比；延长加减速时间（P1‑33/P1‑34），启用 S 型加减速；适当放宽扭矩限制，确保电机输出足够力矩。
第四步检测驱动器与电机硬件。空载运行测试，区分是驱动器还是电机故障；测量电源电压，确保稳定在额定范围；检查驱动器控制板、检测电路，修复虚焊或更换损坏元件；电机退磁或绕组故障则维修或更换。
第五步改善抗干扰与接地。动力线与控制线分开布线，编码器线屏蔽接地；加装滤波器、电抗器，抑制电磁干扰；确保设备接地可靠，减少共模干扰。
维修完成后，空载运行 30 分钟，定位精准无报警；带载运行 2 小时，启停、换向平稳，位置误差在允许范围内，即可投入生产。
结语
台达驱动器维修AL009 故障本质是位置闭环偏差超出设定阈值，核心诱因集中在机械传动松动、编码器信号异常、参数匹配不当、硬件老化、干扰影响。日常维护需定期紧固传动部件、检查编码器接线、优化控制参数、强化抗干扰措施，可有效规避故障，保障伺服系统高精度稳定运行。
