一、故障点定位

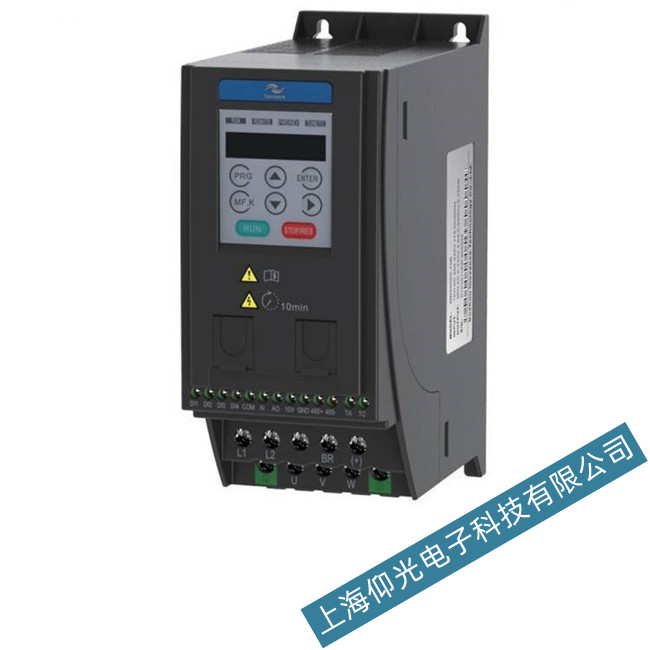

汇川变频器ERR14为逆变模块过热报警，常见于 MD200、MD380、MS300 等系列，属于散热与功率模块保护类故障。故障核心聚焦散热系统、环境工况、参数匹配、硬件检测回路四大区域。典型表现：运行中突发报警，多为风道积灰、风扇停转；重载 / 长时运行触发，多为环境高温、载波频率过高；重启正常但反复报警，多为热敏电阻漂移、模块隐性老化；开机即报，多为风扇电源故障、模块击穿。该故障是变频器过热保护的核心机制，防止模块烧毁与设备宕机。
二、故障原因分析
散热系统堵塞或失效是首要诱因。长期运行后，散热器、风道积聚灰尘、棉絮，通风受阻；散热风扇老化、卡滞、停转或反转，24V/48V 供电异常，冷却气流中断；风扇驱动电路故障，风扇不启动，模块热量无法散出。
环境温度超标加剧热积累。安装空间狭小、密闭，通风不良；周边紧邻发热设备（电机、变压器），热辐射强；夏季高温无降温措施，环境温度超 40℃，超出变频器允许范围。
参数设置不合理增大发热。载波频率（F0-15）设置过高，开关损耗激增、模块发热加剧；长期重载或过载运行，输出电流超限，模块持续高负荷发热；机型参数（FF-01/02）配置错误，温度曲线不匹配，保护阈值异常。
温度检测与功率模块硬件故障。模块热敏电阻老化、开路或短路，温度采样失真，误报过热；逆变模块 IGBT 老化、绝缘下降、局部击穿，工作时异常发热；主板检测电路漂移、虚焊，信号传输错误，触发误报警。
安装与维护不当埋下隐患。变频器安装倾斜、进出风口遮挡，气流循环不畅；长期未清理散热风道、未检查风扇，积尘与磨损累积；线缆排布过密，影响内部散热。
三、汇川变频器维修处理角度
检修遵循先散热后环境、先参数后硬件、先易后难原则，分步排查修复。
第一步全面清理散热系统。断电放电后，拆卸变频器外罩，用压缩空气吹扫散热器、风道、风扇，清除灰尘与杂物；检查风扇转动顺畅，无卡滞、异响；测量风扇供电电压（24V/48V），异常则检修电源板或驱动板；风扇损坏直接更换同型号。
第二步改善环境与安装条件。移至通风良好、开阔区域，远离发热源；加装散热风扇、空调或导流罩，强制降温；确保环境温度控制在 - 10℃~40℃；安装保持水平，进出风口无遮挡，预留足够散热空间。
第三步优化参数匹配负载工况。降低载波频率（F0-15，如 8kHz→4kHz），减少开关损耗；核对机型参数（FF-01/02），匹配功率与机型（G/P 型）；调整温度曲线（FF-04），与机型一致；避免长期过载，重载时降额运行。
第四步检测温度采样与功率模块。断电后测量热敏电阻阻值（常温约 10kΩ），异常则更换；检测逆变模块 IGBT，测量三相桥臂正向 / 反向电阻，排查击穿或老化；检查主板采样电路，修复虚焊、更换损坏元件，校准温度检测精度。
第五步日常维护与预防。定期（每月）吹扫散热风道与风扇；每季度检查风扇运行状态与供电；夏季高温前全面维护，清理积尘、测试散热；避免频繁重载启停，合理匹配变频器与电机功率。
维修完成后，空载运行 30 分钟，监测模块温度稳定（≤80℃）；带载运行 2 小时，无 ERR14 报警、温升正常，即可投入生产。
结语
汇川变频器ERR14 故障本质是逆变模块温度超限、热保护触发，核心诱因集中在散热堵塞、环境高温、参数不当、硬件老化、维护缺失。日常运维需聚焦散热系统清洁、环境温控、参数优化与硬件巡检，可有效规避故障，保障变频器长期稳定运行。
