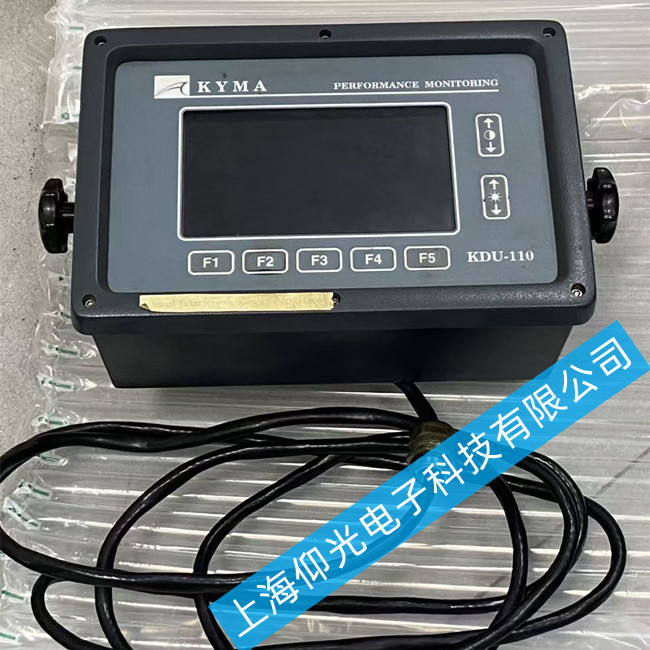

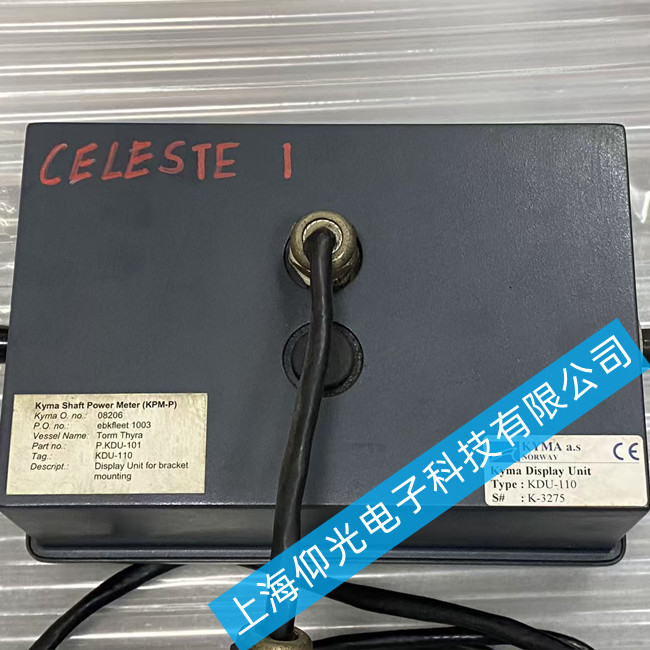

KYMA控制器维修KDU-110无输出故障维修方法
KYMA科迈KDU-110是船舶柴油发电机专用控制器，无输出是该型号高发故障，整理了标准化维修排查方案：‌
一、故障核心逻辑
无输出故障分为‌完全无任何输出‌和‌有输出但无法驱动发电机合闸/调节‌两类，80%故障出在电源回路和输出执行元件，按优先级逐步排查即可定位：
二、分步维修排查方案
1. 优先排查基础故障（无需拆机，10分钟完成）
供电检查‌：该控制器额定输入多为DC24V/AC220V，测量输入端子电压，确认电压在额定范围：若电压为0，排查前级供电断路器、接线是否松动跳闸，修复供电即可恢复输出；电压偏低会导致控制器无法正常工作，调整供电电压后测试。
重启复位测试‌：断开电源静置3分钟后重新上电，排除临时程序跑飞导致的无输出，偶发故障重启后可恢复。
控制信号检查‌确认控制器是否收到启动/合闸指令：测量启动信号输入端子电压，若没有指令信号，排查外部信号开关、传感器故障，排除外部信号问题后再检查控制器本身。
2. 分类型排查控制器内部故障
情况1：完全无输出，控制器上电指示灯都不亮
故障集中在电源输入回路：
检查进线保险丝：测量保险通断，若保险烧断，先排查内部短路隐患，再更换同规格保险；压敏电阻、EMC电容雷击击穿是烧保险常见原因，更换击穿的保护元件即可。
电源板维修：查看电源板是否有电容鼓包漏液，电容老化会导致无输出，更换鼓包电容；若整流桥、开关电源芯片损坏，更换对应元件修复供电，电源正常后输出即可恢复。
情况2：控制器上电指示灯正常，但无控制输出
故障集中在输出执行元件和信号回路：
输出继电器故障（最高发，占比超60%）‌：该控制器所有控制输出由继电器执行，长期通断会导致触点烧蚀氧化，无法导通输出；测量继电器输出端子通断，若动作后仍不通，更换对应规格的输出继电器即可修复，半小时就能完成。
输出驱动电路故障‌：继电器线圈驱动三极管、光耦损坏，会导致继电器无法吸合，测量驱动信号，更换损坏的驱动元件即可。
ADC采样/调节输出故障（调速输出无信号）‌：如果是油门调速模拟量输出无信号，检查DAC输出芯片、分压电阻，芯片损坏或电阻变值会导致无输出，更换对应元件后校准输出即可。

程序故障‌：供电正常但无输出，可能是程序丢失，重新烧录KDU-110原厂程序，修复启动逻辑即可恢复输出。
