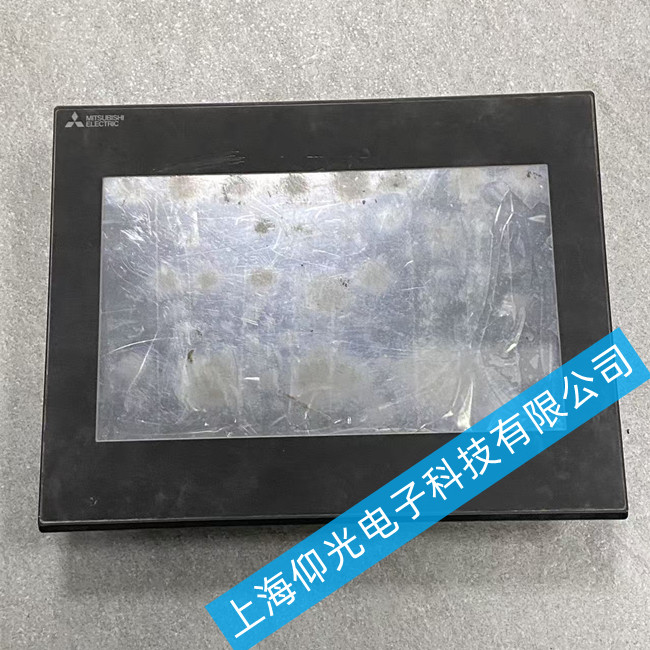

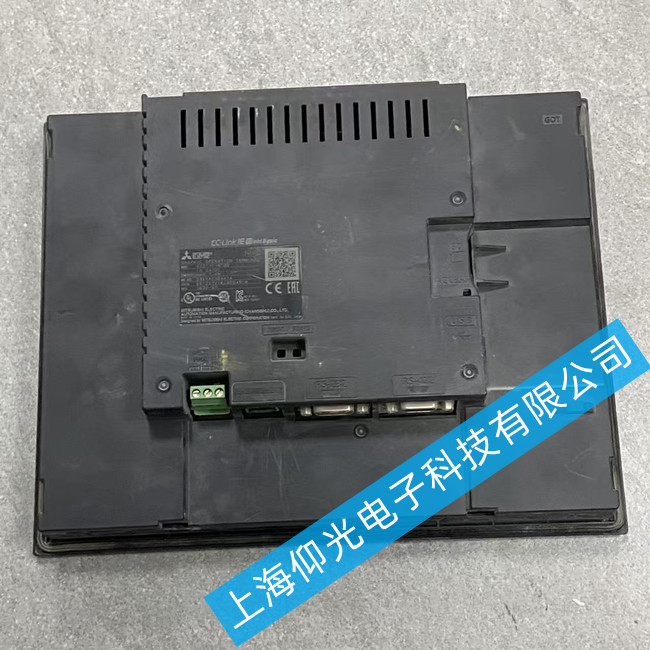

三菱触摸屏GS21110-WTBD上电烧保险故障维修方法
三菱GS21110-WTBD上电烧保险，说明内部存在硬短路，90%故障集中在电源输入回路，整理了标准化维修排查方法：‌
一、第一步：先排除外部短路（10分钟完成）
断开触摸屏所有外接通讯线，更换同规格新保险后单独给电源端子供电试机：
如果换保险后不再烧：说明是外部接线或外接设备短路，排查外接故障即可解决，无需拆机修触摸屏。
如果换保险后依然烧：确认是触摸屏内部短路，拆机排查内部故障。
二、第二步：内部短路故障排查（按优先级定位）
该型号内部短路90%出在电源板，按顺序排查最快定位：
1. 入口EMC元件击穿（雷击/电网浪涌后高发）
入口压敏电阻、共模电感电容击穿是上电烧保险常见原因：测量压敏电阻和EMC电容通断，若击穿短路，直接更换同规格压敏电阻电容，修复后即可正常上电，半小时就能完成维修。
2. 整流桥/电源开关管击穿（最高发，占比超70%）
这是该型号烧保险最常见的内部原因：
测量整流桥引脚通断，若任意引脚正反向都导通，说明整流桥击穿短路，更换同规格整流桥即可。
整流桥正常则检查电源开关管，开关管过载击穿后会直接烧断进线保险，更换对应型号的开关管，修复电源回路，1小时内可完成维修。
3. 次级输出回路短路
电源板次级5V/3.3V输出整流二极管击穿也会烧保险：测量次级二极管通断，击穿后直接更换对应规格的二极管，半小时就能完成更换。
4. 罕见主板短路故障（当天也可修复）
如果电源板排查无短路，短路点多在主板：通常是网口保护芯片、供电MOS管击穿，更换对应损坏的贴片元件即可，专业维修有常用备货的情况下，2小时内可完成修复。
三、维修注意事项

严禁更换额定电流远大于原规格的大保险，会导致短路时无法及时保护，烧毁主板主控等贵重部件；只要不是主控芯片短路这种极端情况，常规短路故障都能当天修好，维修成本远低于更换全新触摸屏。
