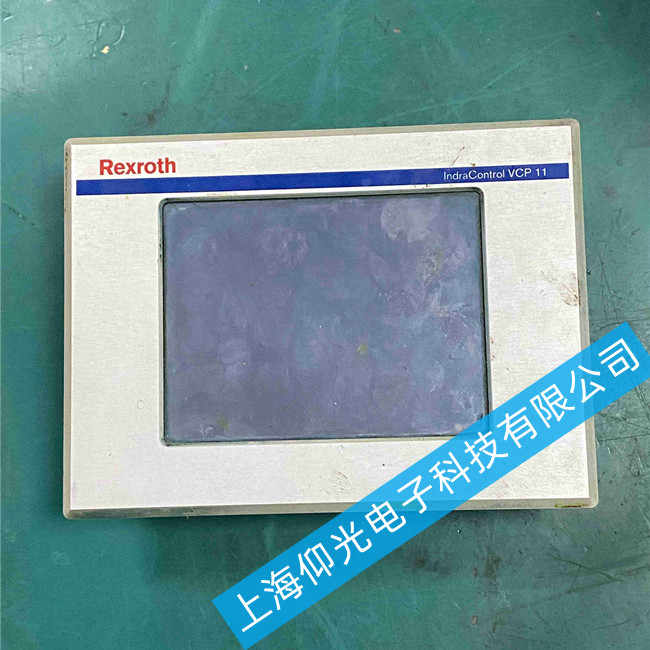

力士乐触摸屏VCP11.2DWN-003-NN-NN-PW上电无显示维修方法
力士乐VCP11.2DWN-003-NN-NN-PW是数控系统专用操作面板，上电无显示是该型号高发故障，整理了标准化维修排查方案：‌
一、故障核心逻辑
该型号上电无显示90%以上由‌电源回路损坏‌或‌背光/显示通路故障‌引发，按优先级逐步排查即可快速定位：
二、分步维修排查方案
1. 优先排查外部基础故障（无需拆机，10分钟完成）

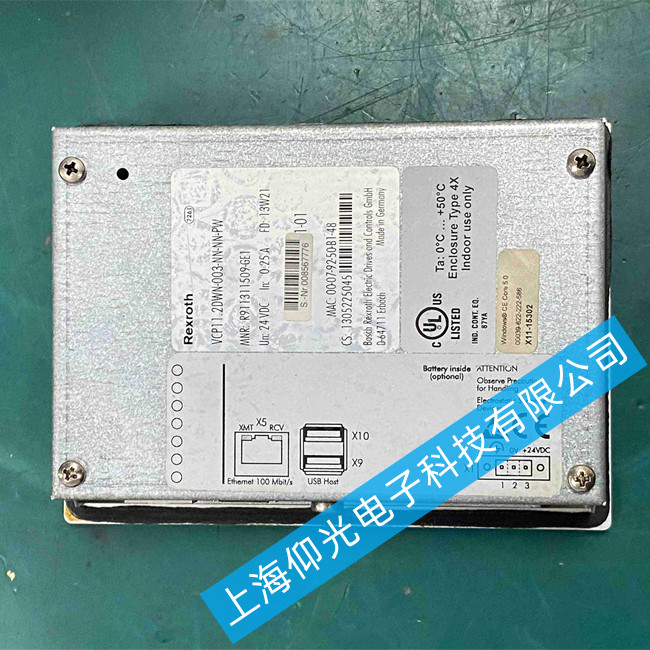

供电检查‌：该型号额定输入为DC24V，测量端子处输入电压，确认电压在20V-28V正常范围：若电压为0，排查前级断路器、开关电源是否跳闸损坏；若电压偏低，更换功率足够的24V电源，供电不足会导致无法启动无显示。
接线端子紧固‌：重新紧固电源输入和通讯端子，清理针脚氧化层，接线松动、氧化会导致完全断电，重新紧固后试机，偶发接触问题可直接恢复。
外部复位测试‌：断开电源静置5分钟后重新上电，排除临时程序卡死、静电干扰导致的无显示，若重启后恢复，可继续使用观察。
2. 分现象排查内部硬件故障
拆机后根据上电后指示灯状态，对应排查：
情况1：电源指示灯不亮，完全无反应（最高发，占比超60%）
故障点集中在电源输入回路：
检查输入保险丝：测量进线保险通断，若保险烧断，先排查内部短路隐患，再更换同规格保险丝；严禁直接更换大额定电流保险，避免烧毁核心部件。
电容与功率元件检查：查看电源板是否有电容鼓包漏液、元件烧焦发黑，电容老化鼓包是该型号电源无输出的最常见原因，直接更换所有鼓包滤波电容即可修复大部分故障；若整流二极管、降压开关管击穿短路，更换对应损坏功率元件。
电源管理芯片检查：保险、电容都正常但无输出，测量开关电源芯片供电，若供电正常无输出，说明芯片损坏，更换同型号电源芯片即可修复供电。
情况2：电源指示灯亮，但屏幕完全无显示（可隐约看到画面）
故障点集中在背光驱动与背光硬件：
背光LED灯条烧坏：该型号采用LED背光，长期使用后灯珠老化烧坏会导致整体背光不亮；测量灯条通断，更换全新同规格LED灯条即可修复，无需更换整个屏幕。
背光驱动电路故障：灯条正常则说明背光驱动芯片、升压电容损坏，更换烧坏的驱动芯片、升压电容，修复升压电路即可输出正常背光电压。
显示排线松动氧化：重新拔插LVDS显示排线，用橡皮擦拭排针线脚清理氧化层，排线松动氧化会导致显示信号无法传输，重新固定后大多可恢复显示。
情况3：电源灯亮，背光也亮，但屏幕无内容
故障点集中在主板显示与启动回路：
检查显示输出芯片：测量主板LVDS接口输出信号，若信号异常，更换损坏的显示输出芯片，修复显示通路即可。
主板启动回路故障：测量主板核心供电，若核心供电缺失，更换损坏的稳压芯片；晶振不起振则更换晶振，修复启动回路；若BIOS引导程序损坏，重新烧录官方对应型号的BIOS程序即可解决。

主控芯片损坏：上述排查都正常仍无显示，说明主板主控芯片烧坏，这种情况建议更换原厂拆机主板，维修性价比更高。

力士乐触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
