一、故障点定位

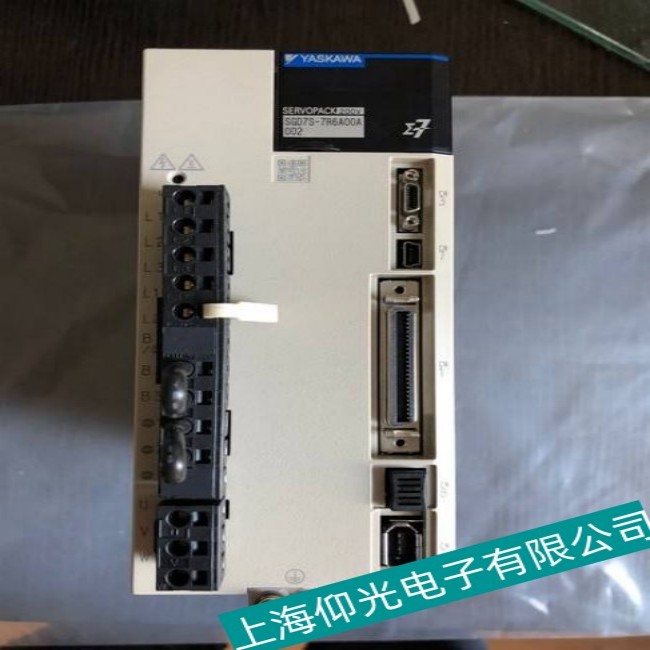

安川伺服驱动器A.C90为编码器通信异常报警，常见于 Σ-7（SGD7S）、Σ-5（SGDV）系列，属于位置反馈通信类故障。故障核心集中在编码器线缆与接头、编码器本体、驱动器通信端口、电磁干扰环境四大区域。典型表现：上电即报，多为 CN2 接头松动、5V 供电异常；运行中随机报警，多为线缆拖链磨损、屏蔽不良或强干扰；高速 / 震动工况易触发，多为针脚氧化、虚接；更换编码器后复发，多为参数不匹配或驱动器通信电路损坏。该故障会导致伺服立即停机、位置反馈中断，直接影响设备定位精度与连续运行能力。
二、故障原因分析
编码器线缆与连接不良是首要诱因。CN2 接口针脚弯曲、氧化、松动，或电机侧接头接触不良，导致通信信号断续；线缆长期拖链弯折、外皮破损、芯线断线，尤其 5V 电源与信号线易受损；使用非规定阻抗线缆或长度超 50 米，信号衰减超限；屏蔽层接地不良或未接地，信号受干扰失真，触发通信错误报警。
编码器本体故障为常见内因。编码器内部通信芯片、信号处理电路老化损坏，无法正常发送位置数据；绝对值编码器电池电压不足，上电初始化失败，间接诱发通信异常；环境温湿度超标、切削油侵蚀，导致编码器电路板腐蚀短路。
电磁干扰与接地不当易诱发故障。伺服动力线、变频器、接触器等强电设备产生的电磁噪声，耦合干扰编码器信号线；控制柜内强弱电混走、接地混乱，形成地电位差，引发信号误码；振动导致接头松动、接触电阻增大，信号传输不稳定。
驱动器硬件与参数异常为深层诱因。驱动器内部通信接口电路、CPU 故障，无法正确接收解析数据；长期过热、过载导致主板虚焊、元件损坏；Σ-7 系列修改预留参数（Pn0D8）后未初始化，导致通信协议不匹配。
三、安川驱动器维修处理角度
检修遵循先外后内、先易后难原则，分步排查修复。第一步全面检查编码器线缆与接头。断电后拆下 CN2 两端接头，检查针脚是否弯曲、氧化、锈蚀，用无水酒精清洁后重新插紧并锁紧；目视检查线缆外皮有无破损、挤压、弯折痕迹，重点检查拖链段与电机出口处；用万用表测量 5V、GND、信号线通断，确认无断线、短路，更换为安川指定规格屏蔽线缆，长度控制在 50 米内；规范屏蔽层单端接地，与动力线分开走线，间距≥20cm，避免强弱电同管敷设。
第二步检测编码器供电与本体。上电测量 CN2 接口 5V 电压，确保在 4.8–5.2V 范围内，电压异常时检查电源模块、保险丝及接线端子；更换同型号正常编码器测试，若报警消失，判定为原编码器损坏，需更换并重新设定原点；绝对值编码器同步检查电池电压，低于 3.0V 时更换锂电池并重新写入位置数据。
第三步排查干扰与优化接地。整理控制柜布线，将编码器信号线与动力线、控制线分开，交叉处采用垂直交叉；检查所有接地端子（驱动器、电机、控制柜）是否紧固，接地电阻≤4Ω，消除地电位差；在编码器线缆两端加装磁环，抑制高频噪声，改善电磁环境。
第四步核对参数与检修驱动器。通过 SigmaWin + 软件核对编码器类型、通信协议参数，Σ-7 系列恢复 Pn0D8 默认值，必要时恢复出厂参数后重新配置；若更换线缆、编码器后故障依旧，检测驱动器内部通信电路，修复虚焊、更换损坏芯片或主板。
安川驱动器维修完成后，空载运行 30 分钟无报警，带载运行 2 小时定位精准、通信稳定，即可投入生产。
