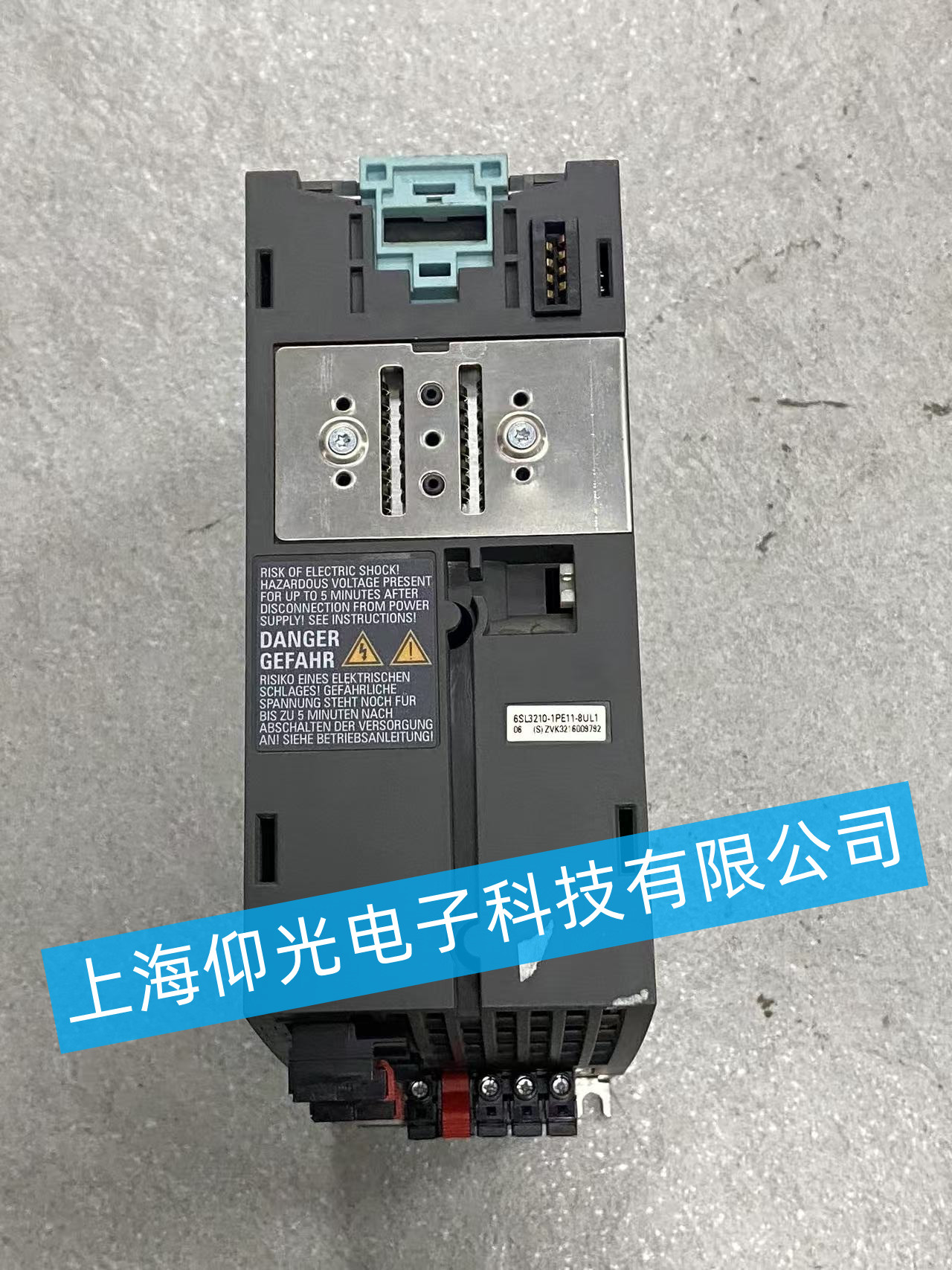

西门子 G120 系列变频器（6SL3210-1PE11-8UL1）维修方案

一、维修前准备

1. 安全断电与放电：切断变频器的主电源与控制电源，等待至少 5 分钟，确保直流母线电容完全放电，再进行拆机操作，避免触电风险。
2. 外观与基础检查：清理设备表面灰尘、油污，检查外壳、端子是否有变形、烧蚀痕迹；核对型号、序列号，记录设备铭牌信息；确认现场供电电压、负载类型与设备额定参数是否匹配。
3. 故障信息采集：记录上电状态（是否黑屏、报错代码）、运行状态（是否异响、抖动、过热）、故障发生场景（上电时报错、运行中报错、带负载时报错），便于快速定位故障点。

二、故障检测与定位流程

1. 静态检测（断电状态）
   • 用万用表测量主回路输入 / 输出端子，检查整流桥、IGBT 模块是否击穿短路，确认内部保险管、熔断器是否熔断。
   • 检查驱动板、主板上的电解电容是否鼓包、漏液，电阻、二极管、光耦是否有烧蚀、变色痕迹。
   • 测量控制电源回路的通断，确认排线、接插件是否松动、氧化，尤其是控制端子和功率模块接口。
2. 动态检测（空载上电）
   • 断开电机负载，单独给变频器上电，观察面板（若配置）是否正常显示，风扇是否转动，是否报故障代码。
   • 若上电黑屏，重点检测开关电源回路，测量直流母线电压是否正常（540-600V DC），开关电源输出的各组控制电压是否达标。
   • 若报故障代码，对照西门子 G120 系列手册定位故障：如 F30001 过流故障排查驱动板、IGBT 模块；F30002 过压故障排查母线电压与制动回路；F30004 过热故障排查风扇、温度传感器与散热通道；F30021 接地故障排查电机绝缘与输出回路。

三、故障维修与修复处理

1. 小故障处理（无需更换核心部件）
   • 散热系统故障：更换损坏的散热风扇，清理散热风道与散热片积尘，修复温度传感器接线，恢复散热性能。
   • 外围元件损坏：更换鼓包、漏液的电解电容，修复氧化、虚接的端子与接插件，校准松动的参数设置，恢复设备基础功能。
   • 控制回路接触不良：重新插拔并清洁所有排线与接插件，修复氧化的触点，确保通信与控制信号传输稳定。
2. 中等故障处理（需更换关键元件）
   • 开关电源损坏：更换损坏的开关管、控制芯片、变压器，修复电源回路，恢复控制电源输出。
   • 驱动板故障：更换损坏的驱动光耦、驱动芯片、电流 / 电压检测元件，修复驱动回路，恢复 IGBT 模块的驱动信号。
   • 通信故障：更换损坏的通信芯片、光耦，修复通信回路，恢复变频器与上位机的通信功能。
3. 严重故障处理（需更换核心部件）
   • IGBT 模块烧毁：更换同型号全新 IGBT 模块，同步更换驱动板上损坏的周边元件，检测并修复整流桥、母线电容，避免二次损坏。
   • 主板 / 功率板损坏：更换同型号拆机或全新主板 / 功率板，重新刷写匹配的程序与参数，恢复设备的控制与保护功能。
   • 炸机类故障：全面排查主回路、控制回路所有元件，更换所有损坏的元件，确保无隐性故障点后再进行上电测试。

四、维修后测试与验收

1. 空载测试：不带电机负载，上电测试变频器各功能，确认面板（若配置）显示正常、无故障报警，控制信号输入输出正常，风扇、散热系统工作正常。
2. 带载测试：连接电机进行空载试运行，测试变频器的启动、停止、调速功能，确认电机运行平稳、无异常噪音、无过热现象；带额定负载运行一段时间，监测电流、电压、温度是否在正常范围，无报错停机。
3. 参数备份与调试：根据现场工况，备份设备参数，优化电机控制参数、保护参数，确保设备适配现场负载需求；记录维修过程与测试数据，出具维修记录单。
