一、故障点定位

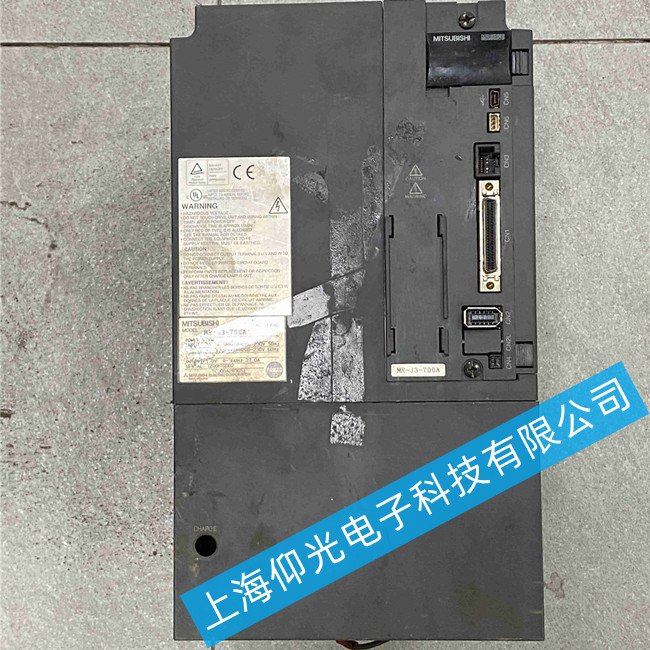

三菱伺服驱动器E6.1（AL.E6.1） 为强制停止警告，属于安全回路类报警，常见于 MR-JE、MR-J4 等系列。故障核心锁定在控制回路 24V 供电、CN1 接口急停信号（EM1/EM2 与 SG）、外部急停按钮 / 联锁触点、参数配置四大区域。典型表现：上电即报 E6.1，多为 24V 未供、EMG-SG 未短接或急停按钮按下；运行中突发报警，多为急停回路断线、端子松动或触点氧化；复位后反复报警，多为参数未屏蔽或外部联锁异常。该故障触发伺服禁止输出，电机无法运行，是设备上电与安全联锁的常见屏障。
二、故障原因分析
24V 控制电源缺失或异常是首要诱因。驱动器 CN1 接口的 EMG、SG 端子依赖外部 24V 供电，电源未接、保险丝熔断、正负极接反或电压低于 20V，会直接导致急停回路不导通，触发 E6.1。
急停信号回路断线或接触不良为最常见外因。CN1 端子 EM1/EM2（急停输入）与 SG（公共端）未短接或未接外部急停按钮；设备震动导致端子松脱、针脚氧化变形；急停按钮老化、触点烧蚀或线路破损，造成信号中断。
外部安全联锁动作或接线错误易诱发故障。外围安全门、限位开关、继电器触点等联锁信号未闭合；急停按钮误按下后未复位；多站联锁回路接线混乱，导致信号异常触发报警。
参数设置不当为隐性诱因。伺服默认 PA04 参数为 “强制停止有效”，若未使用外部急停却未屏蔽该功能，上电即报 E6.1；参数误改或恢复出厂后未重新配置，也会导致报警复现。
三、三菱伺服驱动器维修处理角度
检修遵循先查供电、再验回路、后核参数、最后排查联锁的原则，快速定位修复。第一步检查 24V 控制电源。断电后测量 CN1 接口 24V 端子电压，确认在 24V±10% 范围内；检查电源正负极接线，排除反接；更换熔断保险丝，确保供电稳定。
第二步排查 CN1 急停信号回路。断电后检查 EM1/EM2 与 SG 端子：无需外部急停时，直接用短线短接 EMG 与 SG；需外接急停按钮时，检查按钮常开 / 常闭状态，按下复位后测量触点通断；紧固端子，清理氧化层，更换破损线缆。
第三步配置参数屏蔽无用急停。上电进入参数界面，找到PA04参数，将默认值 “1（有效）” 改为 “0（无效）”，保存参数并断电重启，报警即可消除；使用 PLC 控制时，同步检查 PLC 侧急停参数（如 Pr.82）并设为无效。
第四步检查外部联锁与硬件。逐一排查安全门、限位开关、继电器等联锁触点，确保闭合良好；手动复位所有急停按钮，确认无卡死；检查线缆屏蔽与接地，避免电磁干扰导致误报警。
维修完成后，空载上电测试，E6.1 报警消除；点动运行正常、无异常报警，即可投入生产。
结语
三菱伺服驱动器维修E6.1 故障本质是急停安全回路未导通，核心诱因集中在24V 供电异常、EMG-SG 回路断线、参数未屏蔽、外部联锁动作。日常维护需定期紧固 CN1 端子、检查 24V 电源状态、合理配置急停参数，可快速规避该故障，保障伺服系统安全稳定运行。
