一、故障点定位

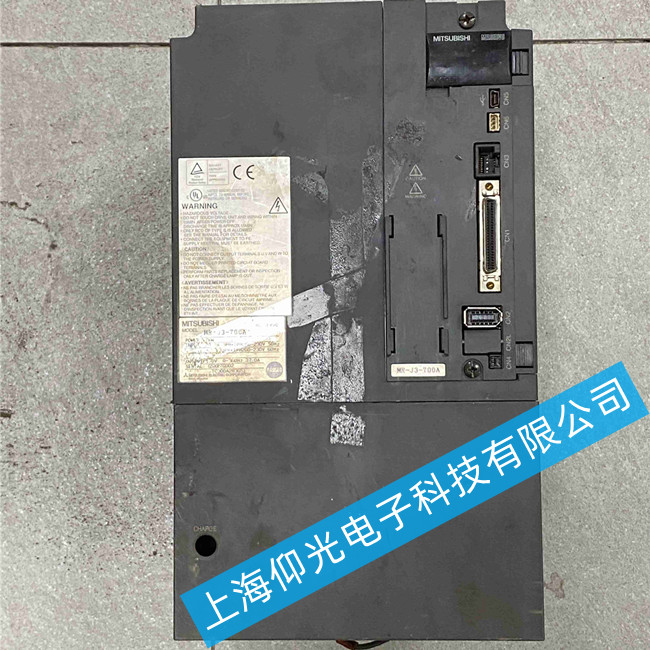

三菱伺服驱动器20.3（AL.20.3） 为编码器普通通信 — 接收数据错误 3，多见于 MR‑J4、MR‑JE 系列，属于位置反馈通信类故障。故障核心集中在编码器 CN2 接口与线缆、编码器本体、驱动器通信电路、电磁干扰环境四大区域。典型表现：上电即报，多为 CN2 端子松动、5V 供电异常；运行中随机报警，多为线缆弯折磨损、屏蔽不良或强干扰；高速 / 震动工况易触发，多为接头氧化、针脚虚接；更换编码器后复发，多为参数不匹配或驱动器通信端口损坏。该故障会导致伺服立即停机、位置反馈中断，直接影响设备连续运行与定位精度。
二、故障原因分析
编码器线缆与连接故障是首要诱因。CN2 接口针脚弯曲、氧化、松动，或电机侧接头接触不良，导致通信信号断续；线缆长期拖链弯折、外皮破损、芯线断线，尤其 5V 电源与信号线易受损；屏蔽层接地不良或未接地，信号受干扰失真，连续 3 个通信周期未收到有效数据，触发 20.3 报警。
编码器供电与本体异常为常见内因。编码器 5V 供电电压低于 4.5V、纹波过大，或电源回路接触电阻大，导致通信芯片工作异常；编码器内部通信芯片、存储单元老化损坏，无法正常发送位置数据；绝对值编码器电池电压不足，导致上电初始化失败，间接诱发通信异常。
电磁干扰与接地不当易诱发故障。伺服动力线、变频器、接触器等强电设备产生的电磁噪声，通过耦合干扰编码器信号线；控制柜内强弱电混走、接地混乱，形成地电位差，引发信号误码；环境温度过高、湿度过大，加速线缆与元器件老化，降低抗干扰能力。
参数配置与驱动器硬件故障为深层诱因。编码器类型（增量 / 绝对值）、通信协议参数设置错误，与电机不匹配；驱动器内部通信接口电路、CPU 故障，无法正确接收解析数据；长期过载、过热导致驱动器主板虚焊、元件损坏，诱发隐性通信故障。
三、三菱伺服驱动器维修处理角度
检修遵循先外后内、先易后难原则，分步排查修复。第一步全面检查编码器线缆与接头。断电后拆下 CN2 两端接头，检查针脚是否弯曲、氧化、锈蚀，用无水酒精清洁后重新插紧并锁紧；目视检查线缆外皮有无破损、挤压、弯折痕迹，重点检查拖链段与电机出口处；用万用表测量 5V、GND、信号线通断，确认无断线、短路，更换老化破损线缆；规范屏蔽层单端接地，远离动力线，避免强弱电同管敷设。
第二步检测编码器供电与本体。上电测量 CN2 接口 5V 电压，确保在 4.8–5.2V 范围内，电压异常时检查电源模块、保险丝及接线端子；更换同型号正常编码器测试，若报警消失，判定为原编码器损坏，需更换并重新设定原点；绝对值编码器同步检查电池电压，低于 3.0V 时更换锂电池并重新写入位置数据。
第三步排查干扰与优化接地。整理控制柜布线，将编码器信号线与动力线分开走线，间距≥20cm，交叉处采用垂直交叉；检查所有接地端子（驱动器、电机、控制柜）是否紧固、接地电阻≤4Ω，消除地电位差；加装磁环、滤波器，抑制线路噪声，改善电磁环境。
第四步核对参数与检修驱动器。通过 MR Configurator2 软件核对编码器类型、通信协议参数，确保与电机匹配，必要时恢复出厂参数后重新配置；若更换线缆、编码器后故障依旧，检测驱动器内部通信电路，修复虚焊、更换损坏芯片或主板。
维修完成后，空载运行 30 分钟，无报警；带载运行 2 小时，定位精准、通信稳定，即可投入生产。
结语
三菱伺服驱动器维修20.3 报警本质是编码器通信连续丢帧，核心诱因集中在线缆连接不良、供电异常、电磁干扰、参数 / 硬件故障。日常维护需定期紧固接头、检查线缆状态、规范布线接地、优化参数设置，可有效规避故障，保障伺服系统稳定运行。
