EFORT埃夫特驱动器维修CDRD-6A25-AG2-SD1-C03故障维修

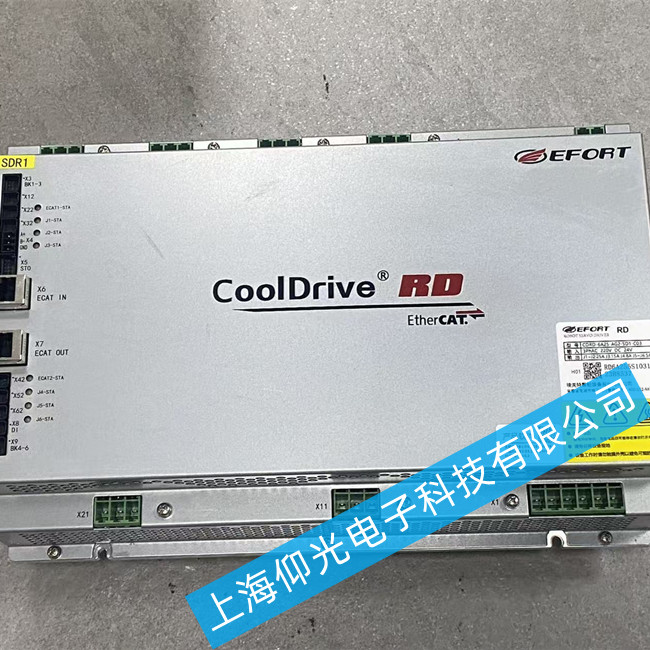

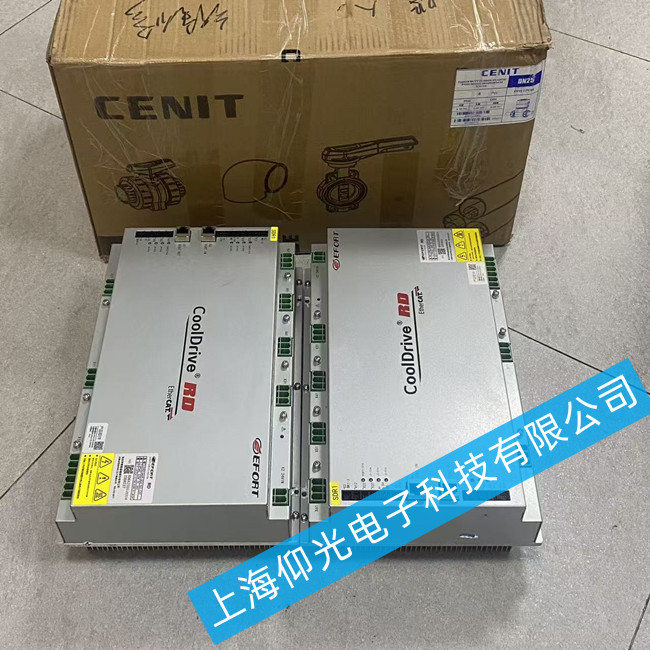

埃夫特CDRD-6A25-AG2-SD-C03是六轴机器人专用伺服驱动器，该型号常见故障按发生率排序整理了标准化维修方案：
一、先区分该型号高发故障类型
该驱动器故障集中在5类常见场景，对应排查维修：
二、分类型维修排查方案
1. 上电无反应/指示灯不亮（最高发）
故障点多集中在电源输入回路：
外部排查：测量输入直流母线电压（埃夫特该型号通常为DC310V输入），确认电压在正常范围，排除外部电源损坏、接线松动问题；检查进线保险是否熔断，若熔断先排查短路再更换同规格保险。
内部电源板维修：拆机查看电源板是否有电容鼓包漏液、元件烧焦痕迹，优先更换鼓包电容和烧断的保险；若电源板无输出，检查PFC开关管、整流桥是否击穿，更换对应损坏功率元件修复供电。
主板供电故障：电源板输出正常则检查主板核心稳压芯片，更换变值损坏的稳压元件，修复主板供电。
2. 上电报过流/过载报警
该型号过流故障分为外部和硬件两类：
外部排查：断电后手动转动对应机器人关节轴，检查是否有机械卡滞、减速机卡死，机械堵转是过流最高发诱因；测量电机绕组绝缘，若绝缘低于1MΩ说明电机绕组短路，维修或更换电机。
驱动器硬件维修：断开电机线仍报警，说明驱动器内部故障：大概率是IGBT功率模块击穿，测量IGBT引脚通断，若短路更换同规格IGBT；其次是电流检测传感器老化变值，更换霍尔传感器或采样电阻，重新校准检测值即可。
3. 编码器通讯故障/报位置误差
该故障是埃夫特机器人驱动器高发故障：
基础排查：重新拔插编码器接线，清理排针氧化层，检查线缆是否有折断破损，接线松动、线缆破损会导致信号丢失，更换损坏的编码器线缆即可解决。
硬件故障：接线正常仍报警，检查驱动器端编码器接收芯片、通讯接口芯片，芯片受静电浪涌击穿会导致信号无法接收，更换对应型号的接口芯片即可修复；若编码器本身损坏，则需更换电机端编码器。
4. 运行中不定期死机/重启
散热排查：清理驱动器散热片和进风口积灰，检查散热风扇是否停转，积灰过热会导致核心芯片不稳定，更换损坏的风扇，重新涂抹导热硅脂即可解决。
电容老化：查看电源板和母线电容，更换所有鼓包漏液的电容，电容老化会导致供电不稳定，引发不定期死机。
总线通讯故障：如果是EtherCAT总线通讯断开导致死机，检查网口PHY芯片，更换雷击损坏的PHY芯片和隔离变压器，修复通讯即可。
5. 制动控制故障/抱闸无法打开
外部排查：测量抱闸线圈供电是否正常，检查抱闸接线是否松动，排除抱闸线圈本身烧坏问题。
驱动器维修：驱动器侧制动输出继电器触点烧蚀，或制动控制MOS管损坏，会导致抱闸无输出，更换触点烧蚀的继电器或损坏的MOS管即可修复。
