一、故障点定位

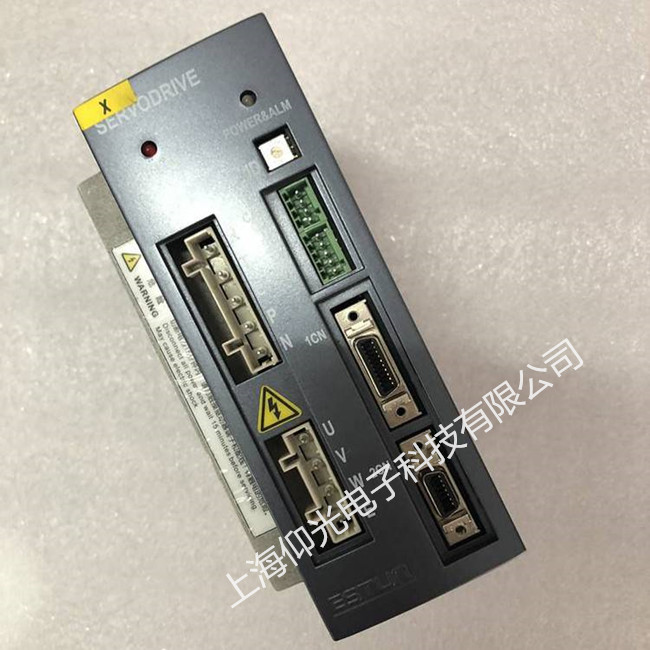

埃斯顿（ESTUN）伺服驱动器 A12 为IPM 模块过流报警，属严重电气保护，上电、运行或负载突变时均会触发，立即停机锁存故障。故障集中在三大核心区域：电机动力回路（UVW 接线、电缆、绕组）、驱动器功率单元（IPM/IGBT 模块、驱动板）、电流采样与编码器信号回路。典型表现：上电即报 A12，多为驱动器模块击穿或输出侧短路；运行中跳闸，多为接线松动、电缆破损或电机匝间短路；空载正常、带载即报，多为 PID 参数不当、负载卡死或编码器相位异常。该故障本质是驱动器检测到输出电流超出模块耐受阈值，触发急停保护，防止设备烧毁。
二、故障原因分析
外部接线与电缆故障是首要诱因。动力电缆长期震动导致端子松脱、氧化锈蚀，引发接触不良或相间短路；电缆弯折、磨损导致芯线断裂、绝缘层击穿，造成接地短路；编码器电缆破损或屏蔽失效，信号紊乱，引发电流异常波动。
电机本体损坏直接触发过流。电机绕组匝间短路、单相断路，运行电流急剧飙升；绕组绝缘老化、对地漏电，导致三相电流失衡；电机抱闸未松开、轴承卡死，负载阻力过大，造成堵转过流。
驱动器内部硬件失效为核心内因。IPM 功率模块因老化、过热击穿或开路，输出电流失控；驱动板触发信号异常，导致 IGBT 误导通；电流传感器损坏、采样回路漂移，误报过流；制动电阻短路、制动电路异常，再生能量冲击引发过流。
参数设置与工况不当诱发故障。PID 增益过高，电机震荡过流；电机参数匹配错误，电流采样偏差；负载惯性过大、机械卡滞，启动瞬间电流超限；电磁干扰导致信号失真，引发误报警。
三、埃斯顿驱动器维修处理角度
检修遵循先外后内、先断电验线、再测硬件的原则，分步排查。第一步断电检查外部回路。断电验电后，紧固驱动器与电机侧 UVW 端子，清理氧化层；用万用表测电缆三相通断与相间 / 对地绝缘（≥5MΩ），更换破损电缆；检查编码器接线与屏蔽，确保信号稳定。
第二步检测电机状态。脱开电缆，测电机三相绕组电阻（偏差≤5% 为正常），排查匝间短路；测绕组对地绝缘，异常则修复或更换电机；手动盘车，确认无机械卡滞，检查抱闸是否正常松开。
第三步检修驱动器内部硬件。放电后拆机，观察 IPM 模块有无鼓包、烧痕；用万用表二极管档测三相桥臂，数值异常则更换模块；检查驱动板、电流传感器与制动电路，修复虚接、更换损坏元器件；校准电流采样信号。
第四步优化参数与负载测试。恢复出厂参数，重新匹配电机额定功率、电流；调低 PID 增益，避免震荡；空载运行，监测输出电流平衡度；带载运行 2 小时，无 A12 报警方可投产。
结语
埃斯顿驱动器维修A12 过流故障多由接线短路、电机损坏、模块击穿、参数不当引发。日常巡检需重点紧固端子、检查电缆绝缘、校准电机参数、清理散热风道，可有效规避故障，保障伺服系统稳定运行。
