西门子工控机维修6ES7647-6AD20-0CK0主板故障维修

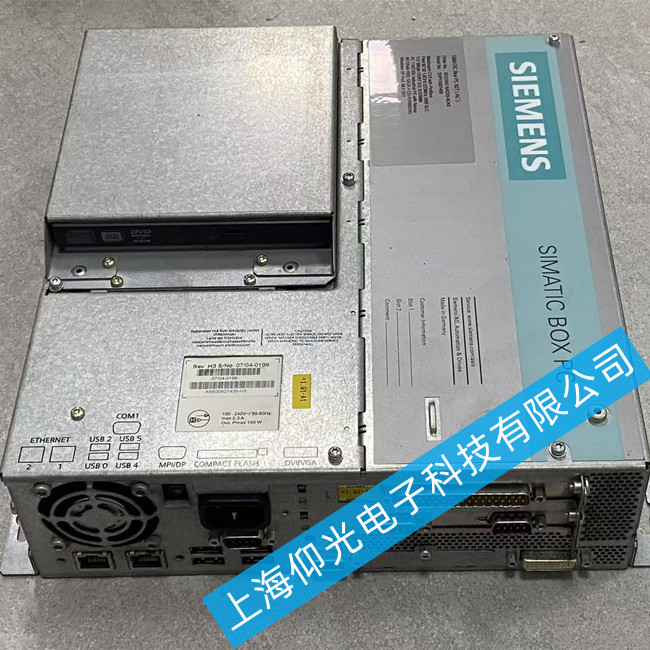

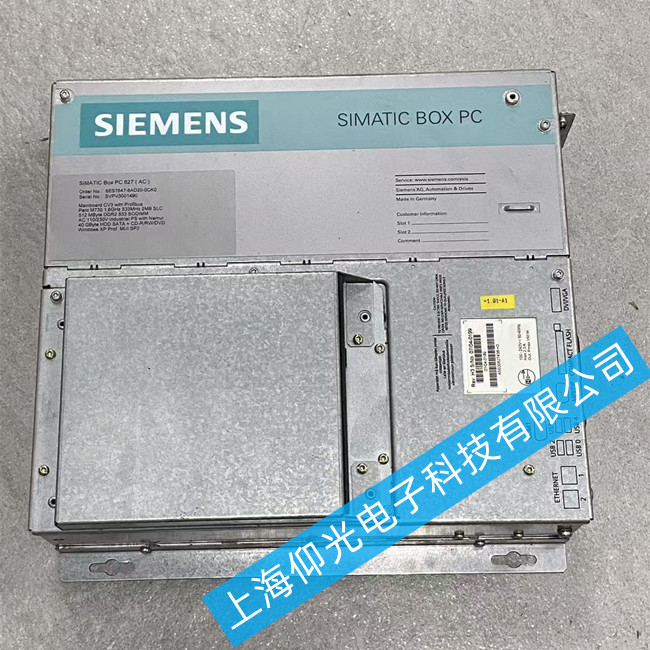

西门子6ES7647-6AD20-0CK0（SIMATIC IPC627C箱体式工控机）主板故障，结合该型号常见问题，按故障类型整理了标准化维修方案：‌
一、先区分常见主板故障类型
该型号主板故障主要分为5类高发场景，可对应排查：
二、分故障类型维修排查方案
1. 主板完全不供电（上电无反应、指示灯不亮）
这是最常见的主板故障，故障点集中在供电部分：
外观检测：查看主板供电电容是否鼓包漏液、MOS管是否有烧焦痕迹，优先更换鼓包电容和击穿的MOS管。
供电检测：测量主板各个核心供电（CPU、内存、南桥）电压，若某路无输出，检查对应稳压芯片、供电开关管，更换损坏的元件即可修复供电。
晶振/CMOS故障：若供电正常但不启动，测量晶振起振信号，更换损坏的晶振；同时更换亏电的CMOS纽扣电池，重置BIOS参数。
2. 单个/多个接口无法使用（网口/USB/串口失效）
属于接口类硬件故障：
单网口/单USB失效：雷击浪涌通常只损坏单个接口，故障点为‌接口保护芯片、PHY芯片（网口）/限流芯片（USB）‌击穿，更换对应型号的损坏芯片即可修复，无需换主板。
所有接口同时失效：大概率是南桥芯片虚焊或损坏，网卡、USB都集成在南桥中，重新对南桥植球焊接，若芯片损坏则更换南桥芯片。
接口针脚脱焊：物理拉扯导致针脚脱焊，重新补焊接口针脚即可修复。
3. 开机卡logo/无法启动系统
多为存储相关或BIOS故障：
若BIOS无法识别硬盘：检查主板SATA接口/M.2插槽，重新插拔硬盘，若插槽针脚氧化脱焊，重新补焊插槽；若插槽本身损坏，更换插槽即可。
若BIOS程序损坏：上电不显示、卡logo，重新烧录对应型号的官方BIOS程序，修复损坏的引导数据即可启动。
南桥虚焊：长期高温会导致南桥虚焊，引发启动卡死，重新植球焊接南桥可解决。
4. 运行中不定期死机/重启
多数是供电或散热故障：
电容老化：查看主板所有供电电容，更换所有鼓包漏液的电容，电容老化会导致供电不稳定，引发不定期死机。
散热故障：清理CPU散热器积灰，更换停转损坏的CPU风扇，重新涂抹CPU导热硅脂，高温是该故障的主要诱因。
芯片虚焊：南桥、北桥芯片长期热胀冷缩容易虚焊，重新焊接即可解决。
5. 主板腐蚀/烧坏

进水、粉尘油污腐蚀会导致PCB线路断路、元件损坏，轻微腐蚀可以清理腐蚀区域、重新飞线修复断路；腐蚀严重、PCB大面积碳化的话，建议直接更换原厂拆机主板，维修性价比太低。

西门子工控机常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
