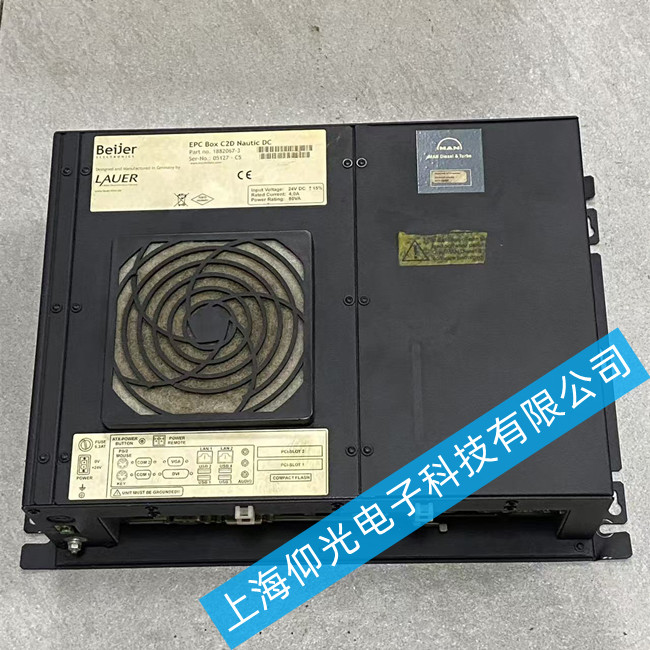

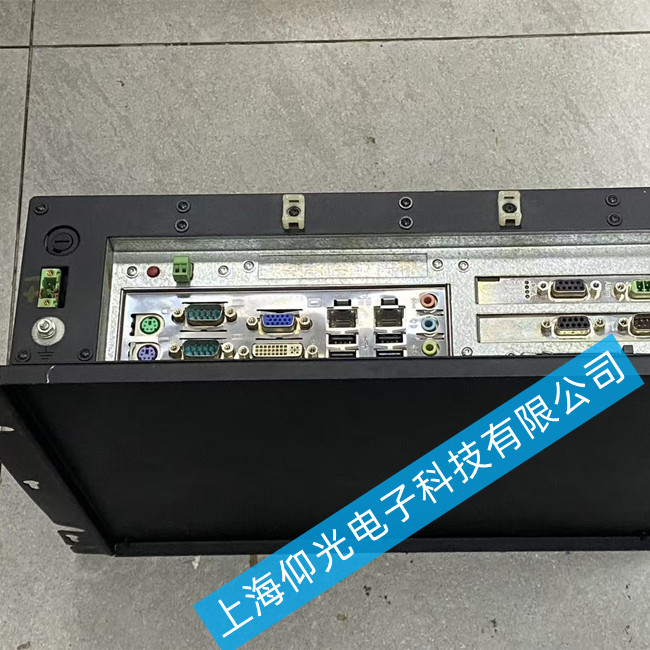

北尔工控机维修EPC BOX C2D上电烧保险维修方法
 北尔EPC BOX C2D工控机上电烧保险，说明内部存在严重短路故障，核心是先定位短路点，再逐步修复，以下是标准化维修方法：‌
一、故障核心逻辑
上电即烧保险，是因为输入电源通路存在‌硬短路‌，短路电流远超保险额定电流，触发保险熔断保护，故障点多集中在电源输入、电源板和主板功率部分，需按顺序排查。
二、分步排查维修方案
1. 先排除外部短路故障（无需拆机，优先操作）
断开工控机所有外部接线（电源线、IO线、扩展线），更换同规格新保险后空载上电：
如果更换后不再烧保险：说明外部接线或外接设备短路，逐一连接外部设备测试，找到短路的外接设备排除故障即可。
如果更换后依然烧保险：确认是工控机内部短路，拆机排查内部硬件。
2. 电源板短路故障排查（占比超70%，最高发原因）
北尔该型号工控机内置ATX或嵌入式电源板，短路点多在这里：
外观初步检测‌：拆开外壳，先查看电源板是否有元件烧焦、电容鼓包漏液、PCB烧黑的明显痕迹，有明显痕迹直接更换对应损坏元件。
整流桥/EMC滤波短路检测‌：测量输入整流桥引脚通断，若整流桥正反向都导通，说明整流桥击穿短路，直接更换同规格整流桥；同时检查入口压敏电阻，压敏电阻雷击击穿也会导致短路，更换损坏的压敏电阻。
开关管/PFC管短路检测‌：电源板主开关管、PFC功率管击穿是烧保险的最常见原因，测量功率管引脚通断，若短路直接更换同规格功率管，同时检查周边限流电阻、驱动电阻是否烧毁，一并更换损坏的电阻。
次级输出短路检测‌：测量电源板各组输出（5V、12V、24V）的对地阻值，若某路对地阻值接近0，说明次级输出存在短路，排查次级整流管、滤波电容是否击穿，更换对应损坏元件。
3. 主板短路故障排查
如果电源板检测无短路，依然烧保险，则短路点在主板：
主板核心供电短路‌：测量主板12V、5V主供电的对地阻值，若对地短路，排查主板供电MOS管、稳压芯片是否击穿，更换对应击穿的供电元件即可。
南桥/CPU芯片短路‌：若主供电对地阻值接近0，且供电元件正常，可能是CPU、南桥芯片短路损坏，这种情况一般需要更换整块主板，维修成本较高。

扩展接口短路‌：检查USB、网口等扩展接口，雷击浪涌可能击穿接口保护芯片导致短路，找到短路的接口，更换对应保护芯片即可修复。

北尔工控机常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
