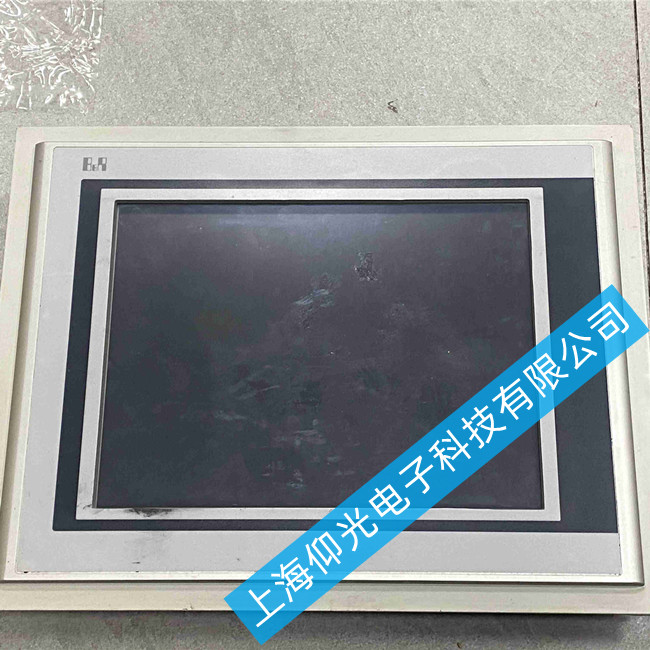

贝加莱触摸屏4PP420.1505-75上电无显示维修方法
贝加莱4PP420.1505-75触摸屏上电无显示，是该型号的高发故障，以下是按优先级整理的标准化维修排查方案：‌
一、优先排查外部基础问题（无需拆机）
先排除供电类简单故障，可快速定位80%的常见问题：
检查外部输入供电‌：测量电源线输出电压，确认是符合规格的24V直流，排除外部电源损坏、接线松动氧化问题；若供电电压偏低会导致屏幕无法启动。
观察电源指示灯状态‌：若触摸屏背部电源指示灯完全不亮，基本指向供电通路故障；若指示灯亮但屏幕无显示，说明背光或主板故障。
二、电源板故障排查（该故障占比超60%，是最高发原因）
该型号电源板是故障重灾区，主要故障点及修复方法：
外观初步检测‌：断电后拆开背板，查看电源板是否有保险丝熔断、电容鼓包漏液、元件烧焦发黑的明显痕迹，优先更换烧毁的保险丝和鼓包电容，多数小故障可直接修复。
输出电压检测‌：断开电源板与主板的连接，通电测量各组输出电压：
输出电压为0：说明电源板初级整流桥、开关管击穿损坏，更换对应功率元件即可修复。
输出电压偏低（如5V输出仅3V左右）：说明稳压电路故障，检查稳压芯片、反馈光耦，更换变值失效的元件修复稳压功能。
带载后电压大幅跌落：说明滤波电容容量下降，更换所有失效滤波电容即可解决。
三、背光与显示面板故障排查
若电源板输出电压正常，但屏幕依然无显示，重点排查背光系统：
背光高压板故障‌：该型号采用CCFL背光，高压板损坏会导致背光不亮，表现为‌隐约能看到屏幕内容但无背光‌：测量高压板输出供电，更换损坏的高压板或升压元件即可。
灯管老化烧坏‌：CCFL灯管长期使用会老化烧坏，更换同规格背光灯管即可修复；若更换灯管难度大，也可改装LED背光模组替代。
液晶面板损坏‌：如果背光正常但完全无显示，说明液晶面板驱动板或面板本身损坏，驱动板可维修更换，面板损坏则需整体更换同规格液晶屏。
四、主板故障排查
若电源和背光都正常，依然无显示，指向主板故障：
主板供电异常‌：测量主板核心供电电压，检查供电稳压芯片、电容，更换损坏的供电元件修复。
MCU/BIOS故障‌：核心控制芯片虚焊或BIOS程序损坏，重新焊接核心芯片，重新烧录对应型号的BIOS程序即可修复；若芯片本身损坏则需更换芯片。
贝加莱触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
