西门子工控机维修6ES7647-5GF30-4XX0通讯不上故障维修

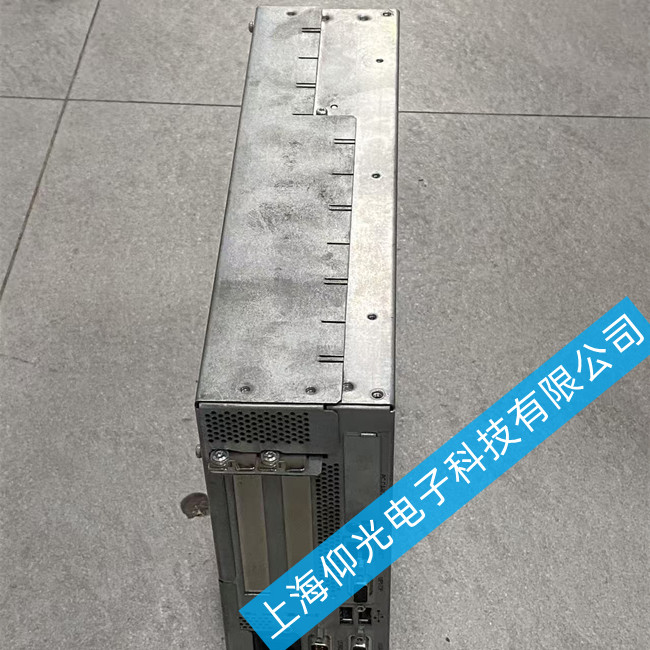

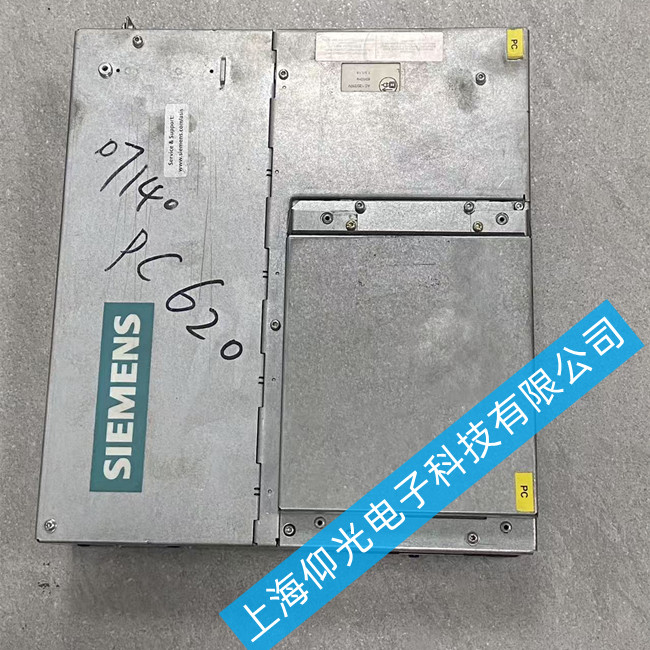

 西门子6ES7647-5GF30-4XX0（SIMATIC IPC627D箱体式工控机）通讯不上故障，按常见故障优先级整理了标准化维修方案：‌
一、先区分故障类型
该故障通常分为「整机无法通讯（所有网口/接口都断连）」和「单接口通讯不上」两类，可按以下步骤逐步排查：
二、优先排查外部与基础设置（无需拆机，快速定位）
物理连接与硬件检查‌
更换测试合格的网线/通讯线缆，重新插拔接口，排除水晶头压接不良、线缆破损断线问题；清理接口针脚的灰尘氧化，检查针脚是否弯曲脱焊。
如果是PROFINET/工业以太网通讯，检查交换机端口是否故障，更换交换机端口测试，排除交换机端口烧毁问题。
IP地址与网络设置排查‌
通过西门子TIA Portal/STEP 7在线扫描，检查工控机IP是否存在地址冲突，若冲突修改为同网段唯一IP后重新连接。
检查网卡设置：确认工控机网卡未被禁用、子网掩码/网关设置正确，ping工控机IP查看丢包率，若完全丢包则指向硬件故障。
系统与软件排查‌
重启工控机查看系统启动是否正常，若系统卡死无法启动，先修复系统引导或重新镜像，排除系统崩溃导致的通讯中断。
检查网卡驱动：重新安装对应版本的官方网卡驱动，排除驱动损坏、不兼容问题。
三、硬件故障针对性维修排查
如果基础排查无效，基本确认为工控机内部硬件故障，按以下方向定位：
1. 单网口通讯不上（高发故障）
该工控机通常配备2-4个以太网口，单个网口无法通讯大概率是‌网口PHY芯片/隔离变压器损坏‌：
雷击、静电浪涌容易击穿网口保护元件和PHY芯片，更换对应型号的PHY芯片和隔离变压器即可修复。
如果是RJ45接口脱焊针脚断裂，重新补焊或更换接口即可。
2. 所有接口都无法通讯
主板供电故障：测量主板南桥/网卡供电电压，若供电异常，检查主板供电稳压芯片、电容，更换损坏的供电元件修复。
南桥芯片故障：网卡集成在南桥芯片中，若所有网口同时失效，大概率是南桥芯片虚焊或损坏，重新植球焊接南桥或更换主板对应芯片。
PCI-E扩展网卡故障：如果使用的是扩展网卡，拔出扩展网卡重新插拔清洁金手指，若仍无法识别，更换扩展网卡即可。

  西门子工控机常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
