一、故障点定位

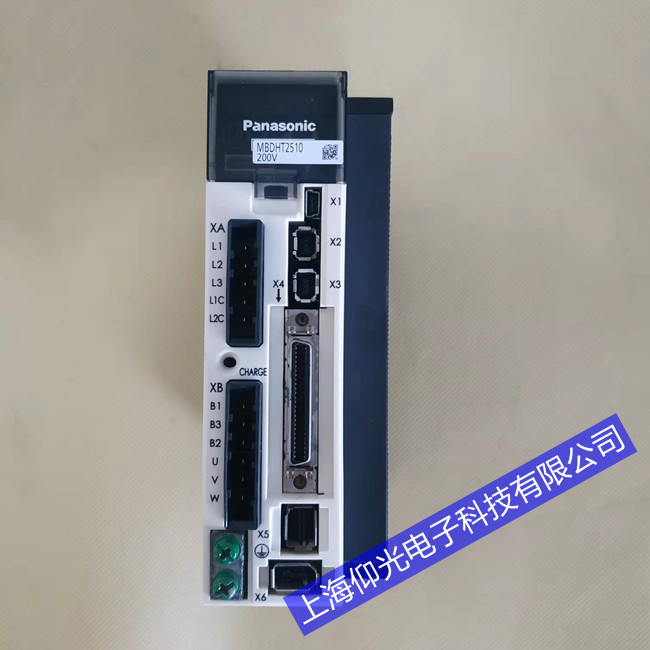

松下驱动器A6B 系列 EtherCAT 总线伺服 Err27.4，属于单周期位置指令超速保护报警，驱动器侦测单个通讯周期接收指令骤增，换算转速超出电机额定上限，随即停机锁机、伺服无法使能。故障集中三大点位：上位控制器通讯输出端口、伺服总线网线线路、驱动器总线信号接收电路。故障分两类现象：设备启动瞬间直接报错，多为程序参数错误、电子齿轮配比失衡；设备高速往复间歇跳码，多为总线线路电磁干扰、网线破损虚接，在数控机械手、流水线输送设备上高发。
二、故障原因分析
上位程序与参数配置不当是首要诱因。PLC 运动程序点位速度、加减速参数设置偏大，单周期下发脉冲指令超出伺服接收上限；电子齿轮比分子分母配比失调，指令经过倍频放大后瞬时超速，直接触发 27.4 保护。新机调试误改总线周期参数，通讯刷新时间设置过短，数据传输拥堵造成指令堆积。
总线线路干扰与线材劣化为高频诱因。普通非屏蔽网线和动力电源线同槽布线，变频器、接触器通断产生电磁杂波，总线数据错乱畸变，伺服误识别超大指令；网线长期随拖链弯折，线芯隐性断路、水晶头氧化针脚虚接，信号丢包异常触发报警，设备接地缺失会进一步放大干扰问题。
硬件隐性故障占小概率。驱动器内部总线收发芯片老化，信号采样失真误判指令数值；上位控制器通讯模块故障，间歇性输出异常脉冲指令，空载正常、带负载频繁报警。
三、维修处理角度
维修遵循先查参数、再整线路、最后排查硬件的检修步骤。第一步联机调取程序，核对运动速度、加减速参数，下调超限点位运行速率，重新优化电子齿轮比参数；修改伺服 Pr7.22 参数至 32，放宽单周期指令容错阈值，保存参数空载试运行。
第二步全线整改布线，淘汰普通网线更换六类屏蔽网线，强弱电线路分槽隔离，网线屏蔽层单点可靠接地，重新压接氧化水晶头，修复破损线路，从源头消除电磁干扰。
第三步分段替换排查硬件，更换完好控制器与总线线缆，区分故障源在上位还是伺服；驱动器频繁报警时拆机检修总线接口、通讯芯片，更换老化元器件。
整机连续启停满载运行两小时无重复报警，各项定位、速度指标达标，方可投入量产。
结语
松下驱动器Err27.4 故障八成源于参数设置与线路干扰，日常定期紧固总线接头、规范走线布局，能有效规避突发性停机故障。
