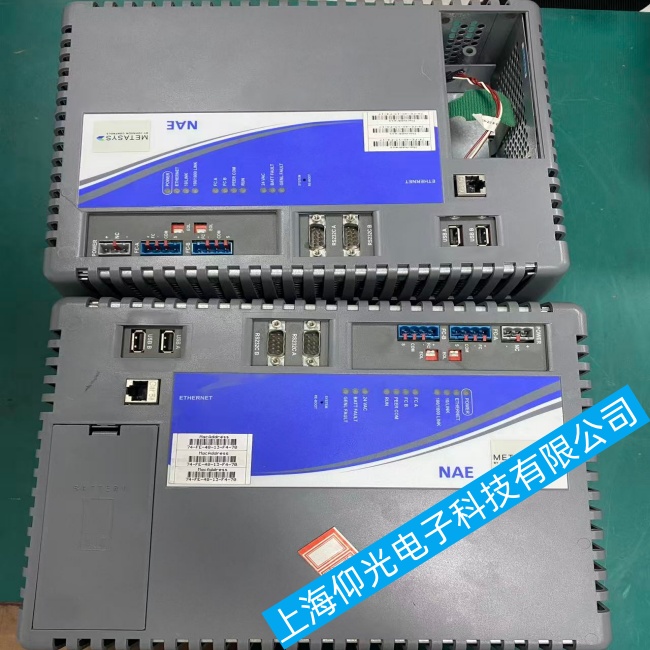

江森 Metasys MS-NAE5510控制器通讯时断时续故障检修方案
江森 MS-NAE5510 通讯时断时续快速检修（分 BACnet IP 上联网、MS/TP 下联 485 总线，优先电源→线路→参数→硬件）
一、优先排查江森 Metasys MS-NAE5510控制器供电
1.万用表测 NAE 输入AC24V，电压波动＞±10% 立即更换开关电源；电源纹波大加装滤波电源，避免和变频器、接触器共用电源回路。
2.检查机身端子排压线松动、接线氧化，NAE 内部保险虚接会间歇掉电断通讯，更换老化保险座。
3.环境温度＞45℃拆机清灰散热，过热芯片降频造成网络间歇掉线。
二、江森 Metasys MS-NAE5510控制器BACnet IP 以太网口通讯断断续续
1.链路测试：更换国标超五类网线、交换机端口；NAE 网口 LINK 灯闪烁异常多为水晶头压接不良，重做水晶头。
2.网络参数：
全网杜绝IP 地址冲突，用工作站 ping 全网段排查重复 IP；子网掩码、网关全网段统一。
交换机端口统一设自动协商速率，禁止一端 100M 全双工、一端自适应。
关闭交换机无用环路，环路引发广播风暴周期性断联。
3.临时关闭上位机防火墙、杀毒软件，排除端口拦截。
三、江森 Metasys MS-NAE5510控制器MS/TP 总线（485，下联 DDC 控制器）间歇掉线高发点
1.终端电阻：MS/TP 总线首尾 2 台设备（NAE 首端 + 末端 DDC）接入 120Ω 终端电阻，中间全部摘除；万用表测总线 A-B 空载 120Ω，缺少 / 多接电阻信号反射频繁断线。
2.接线规范：A、B 总线严禁接反，端子紧固无虚接；采用双绞屏蔽线，屏蔽层单端在 NAE 机柜接地，两端接地形成地环干扰。
3.波特率统一：NAE 与所有挂接 DDC 波特率一致（常用 38.4k/76.8k），不一致随机丢包断线。
4.分段查故障 DDC：逐个拔掉 DDC 总线，拔掉某台后通讯稳定，该 DDC 内部 485 芯片损坏、总线短路。
四、江森 Metasys MS-NAE5510控制器干扰与接地处理
1.MS/TP 通讯线避开动力电缆、变频器出线，强弱电分开穿管，间距≥30cm。
2.NAE 机壳、系统接地与强电接地分开，接地电阻＜4Ω；现场变频启停瞬间断线基本为电磁干扰。
五、江森 Metasys MS-NAE5510控制器软件、固件与系统配置
1.重启 NAE，进入 Metasys 软件查看事件日志，大量 BACnet 超时报错优先升级 NAE 固件，老版本固件 BUG 易间歇断网。
2.检查 MaxMaster、Max Info Frame 参数，总线节点超上限修改参数，减少总线轮询拥堵。
3.清空 NAE 异常离线设备残留配置，冗余无效点位占用总线资源。
六、江森 Metasys MS-NAE5510控制器硬件本体故障
NAE 网口 PHY 芯片、485 收发芯片老化，单独更换通讯小板或整机维修替换。
日常预防
1.每年紧固一次所有通讯端子，雨季检查线缆破皮受潮；
2.机柜加装温湿度控制，避免凝露腐蚀电路板；
3.新增 DDC 前提前核对地址、波特率，杜绝地址冲突。
