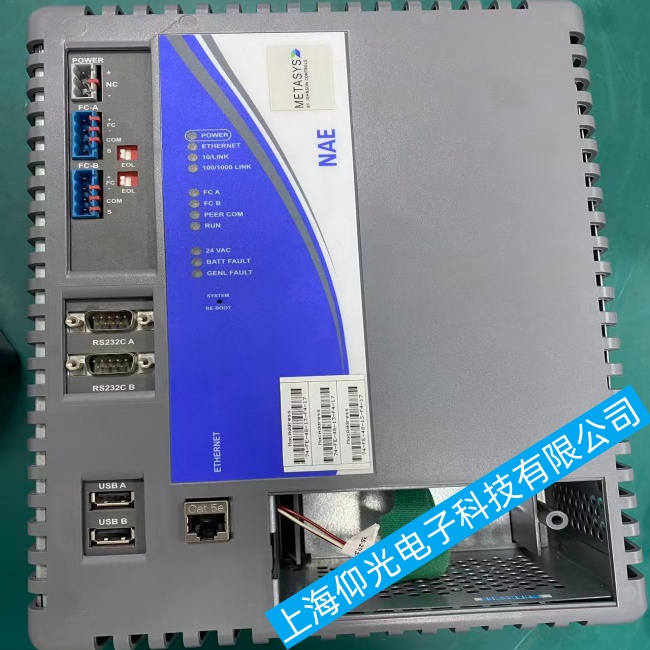

江森 Metasys MS-NAE5510控制器反复启停故障修复可测试
NAE5510 标准供电24VAC，频繁重启优先按：供电→备用电池→环境散热→通讯负载→固件程序→硬件本体逐级排查，现场 80% 故障集中在前三项。
一、江森 Metasys MS-NAE5510控制器外部供电故障
1.实测 24VAC 输入：端子空载 22～27VAC 为合格，变频器、接触器启停拉低电压＜20VAC 会瞬间掉电重启；更换独立隔离变压器，避开动力电缆同槽走线。
2.接线端子：灰色 2P 电源端子虚接、氧化打火，紧固端子，锈蚀直接换端子座。
3.空开 / 回路：同回路有风机、DDC 大功率负载，分路单独供电，杜绝共用电源。
快速验证：外接稳压 24VAC 适配器单独供电，不再重启 = 现场供电故障。
二、江森 Metasys MS-NAE5510控制器内置后备锂电池故障
本机内置 3.6V 数据备份锂电池，电池亏电、内阻变大是周期性重启高发诱因：
1.断电开盖，测量电池空载＜3V 直接换新原装 3.6V 锂柱电池；
2.新电池装机后24VAC 连续通电满 24 小时充满，未满电断电极易反复启停；
3.电池座引脚氧化、虚焊补焊处理。
三、江森 Metasys MS-NAE5510控制器环境过热、散热异常保护重启
1.环境温度＞45℃触发温控保护自动断电重启：控制柜加装轴流风机，远离变频器、变压器热源；
2.机身防尘网积灰堵塞风道，拆机清理灰尘；PCB 电容高温鼓包漏液，更换主板滤波电解电容。
四、江森 Metasys MS-NAE5510控制器通讯总线 / 外接负载短路拉垮电源
1.MS/TP 总线（COM 口）：总线短路、末端无终端电阻，总线漏电拉低整机电压；拔掉所有 MS/TP 接线空载上电，不再重启则排查末端 DDC 短路点，总线首尾加装 120Ω 终端电阻。
2.以太网口短路：交换机端口短路、网线破皮接地，逐个拔掉网口排查。
3.所有外接 I/O 模块、扩展端子全断开，单独主控上电试机，区分主控 / 外接负载故障。
五、江森 Metasys MS-NAE5510控制器固件、程序 BUG 导致看门狗复位
1.查看 Metasys 系统日志：Power-on reset为电源类；Watchdog reset程序卡死内存溢出；
2.程序异常：清空冗余逻辑、无效点位，删除离线失效设备点位；
3.升级 NAE 固件至原厂稳定版本，老旧 V3.X 固件极易内存泄漏循环重启，必要时恢复出厂重下程序。
六、江森 Metasys MS-NAE5510控制器主控硬件本体损坏
1.主板内置开关电源副边稳压电路老化，空载正常、带载掉压，维修电源回路或更换整机；
2.CPU、时钟晶振虚焊，重新补焊主板 BGA 与晶振引脚；
3.接地不良：控制柜单点可靠接地，动力地与信号地分开，消除变频器 EMI 干扰误复位。
七、江森 Metasys MS-NAE5510控制器快速应急处理顺序
外接稳压电源→拆后备电池试机→断开所有总线网线→清理散热→升级固件→主板维修。
