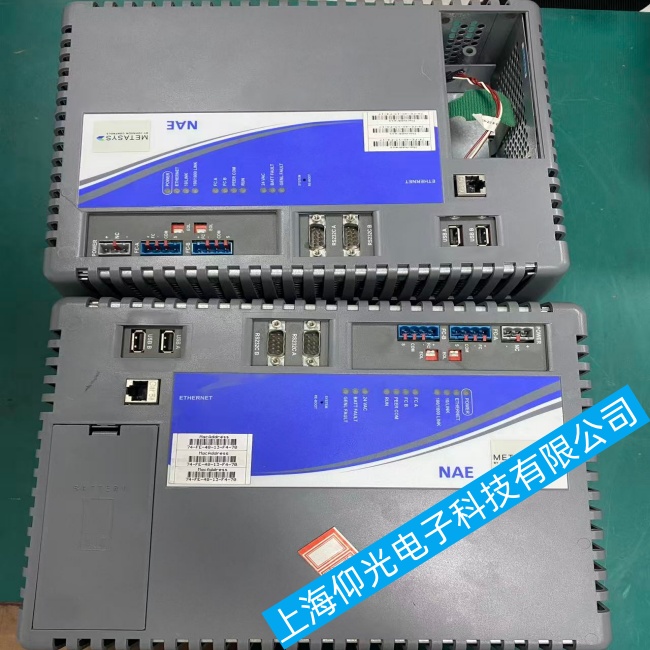

江森 Metasys MS-NAE5510控制器通用故障红灯常亮故障检修教程
GEN FAULT 红灯常亮 = 系统综合故障，绿灯 POWER 正常、RUN 不亮 / 闪烁，按由外到内检修。
一、江森 Metasys MS-NAE5510控制器外围快速排查
供电不稳：实测 24VAC 控制在 22～28V，电压偏低更换变压器；前端加装浪涌，杜绝瞬间压降报错。
FC 总线短路：拔掉 FC-A、FC-B 总线端子，空载上电，红灯熄灭即末端 DDC / 模块短路，分段查总线线路。
网口异常：断开以太网网线，排除交换机环路、IP 冲突引发系统报错。
后备锂电亏电：拆下机身 3.6V 锂电池，空载试机；电池压降过低直接换新，低电量会持续报硬件故障。
二、江森 Metasys MS-NAE5510控制器整机断电复位
断开 24VAC + 摘除后备电池，静置 15 分钟放空余电；短按机身 RESET 复位键后重新上电，清除系统缓存报错。
三、江森 Metasys MS-NAE5510控制器硬件开盖检修
查看电源板低压电容鼓包漏液，5V/3.3V 输出电容失效会 CPU 工作异常、红灯常亮，更换同规格高频电容。
主板内存、闪存虚焊：除尘补焊存储芯片；内部过温积灰，清理风道，环境超 45℃需加装散热。
电源次级电压异常：测 5V、3.3V 偏离标称，检修 PWM 电源回路。
四、江森 Metasys MS-NAE5510控制器程序与固件故障
接入 Metasys 软件，查看事件日志：
点位配置错误、数据库损坏：清空异常点位，重装站点数据库。
固件崩坏：同型号正常 NAE 备份固件，在线刷写修复。
五、江森 Metasys MS-NAE5510控制器预防措施
总线施工严禁带电插拔，机房控温 0-40℃，每年除尘，定期巡检 24V 供电与后备电池电压。
