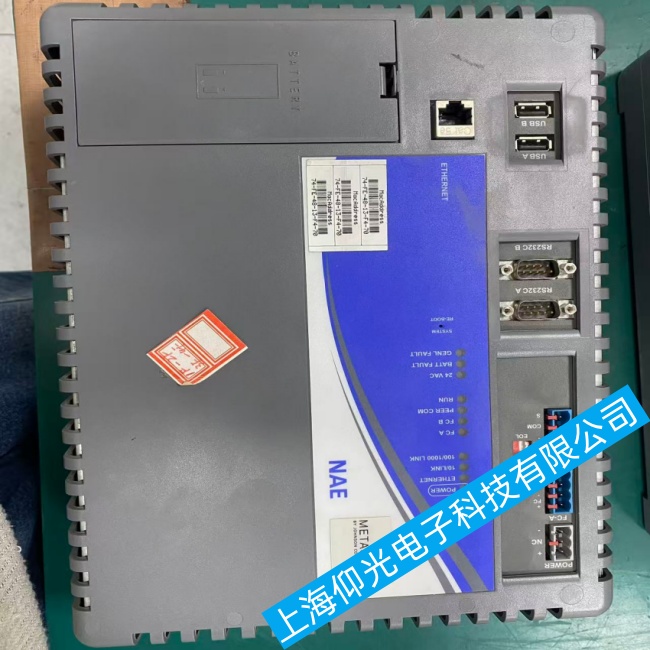

江森 Metasys MS-NAE5510控制器整机不上电原因分析与修复工艺
NAE5510 额定供电24VAC 交流输入，整机无指示灯、无开机自检声响，按外电源→接线→机内保险→电源板→后级负载由外向内排查。
一、江森 Metasys MS-NAE5510控制器外部供电排查
1.测前端 24VAC：万用表交流档测端子供电，标准22～28VAC；无电压查 DDC 配电箱变压器、空开、端子松动、线缆断线，更换 24V 电源变压器试机。
2.接线端子检查：NAE 机身 AC 电源端子氧化、压接虚接，清理端子铜锈重新紧固；禁止交直流混接（误接 24VDC 极易烧机内保险）。
3.脱开外接负载再上电：拔掉所有 I/O 总线、FC 网口接线，排除外设短路拉低电源触发整机保护断电。
二、江森 Metasys MS-NAE5510控制器开盖目视预检
1.查看电源板 ** 输入玻璃保险（T2A/250V）** 熔断：保险炸裂发黑 = 前级短路，不可直接换保险通电；仅丝断无焦痕多为瞬时浪涌故障。
2.电源区电容鼓包漏液、PCB 铜箔烧黑、整流二极管炸裂，优先标记故障元器件。
3.清理板内粉尘、金属碎屑（机房灰尘短路是常见诱因）。
三、江森 Metasys MS-NAE5510控制器电源板静态 + 动态测量
1、断电静态测短路
保险两端直通 = 输入整流桥、压敏电阻击穿；测各路 DC 输出对地阻值，阻值接近 0Ω 为后级 CPU / 内存短路。
2、空载上电测关键点
1.整流后直流母线电压正常约32VDC，无电压：整流桥、输入限流电阻开路。
2.电源 IC 启动脚无供电：启动电阻开路（NAE 常用百 K 级启动电阻），更换同规格功率电阻。
3.次级标准输出：5V、3.3V、12V，缺任意一路对应支路整流二极管、滤波电容损坏。
四、江森 Metasys MS-NAE5510控制器常见通病元件更换
1.输入保险熔断：查压敏、整流桥无短路后更换2A 慢熔保险，严禁加大保险规格。
2.低压滤波电容失效：5V/3.3V 输出电解鼓包，更换同耐压、同容量电容（高频低阻）。
3.电源 PWM 芯片损坏：无次级电压输出，更换原厂同型号电源主控 IC。
4.后备电池短路：机身内置 3.6V 锂电击穿拉低供电，拔掉电池端子再上电测试，电池故障直接换新电池。
五、江森 Metasys MS-NAE5510控制器保护锁死与复位处理
1.过温保护：设备环境＞50℃，断电静置 30 分钟降温后重试。
2.整机硬复位：断开 24VAC + 拔掉后备电池，静置 10 分钟放空余电，再接电开机。
六、江森 Metasys MS-NAE5510控制器上机验收与预防
1.修复后空载上电：POWER 常亮，RUN 灯自检闪烁、开机短促蜂鸣，完成启动即为正常；再接总线、I/O 负载。
2.预防措施：前端加装 24VAC 浪涌保护器；机房控温 0～40℃，定期除尘；禁止带电插拔 FC 总线，避免外设短路烧毁 NAE 电源。
