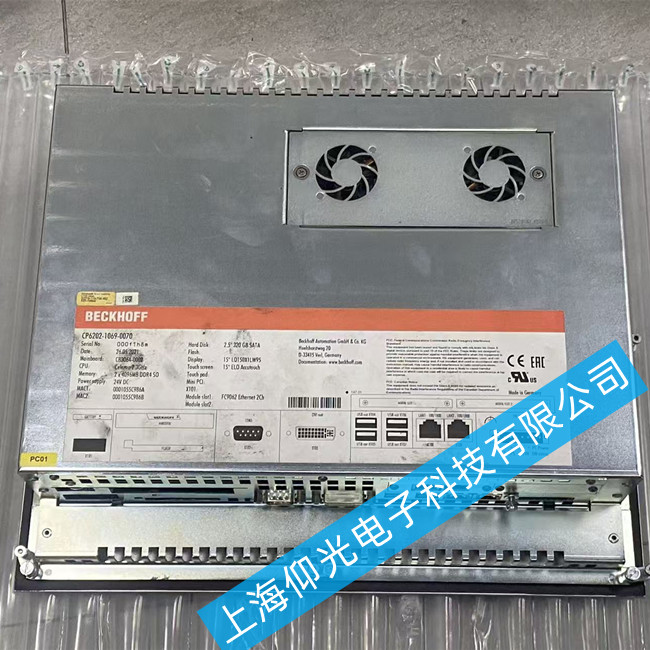

倍福工控机维修CP6202-1069-0070上电烧保险故障维修
 倍福CP6202-1069-0070上电烧保险属于严重短路类故障，遵循先外部排查后内部检测、先功率回路后控制回路的原则分步维修，具体方案如下：‌
一、故障基础排查（优先操作，无需拆解深度拆机）
确认保险规格是否匹配‌
先检查更换的保险额定电流、规格是否和原厂一致：如果用了额定电流过小的保险，正常开机也会熔断，需更换原厂同规格（电压/电流/熔断特性匹配）的保险再试机。
排查外部输入电源故障‌
用万用表测量输入电源电压是否正常，确认是否存在电源缺相、电压超标、零线火线接反的问题；同时检查外部电源进线是否绝缘破损短路，排除外部电源故障导致的烧保险。
断开所有外部负载再试机‌
断电后断开工控机连接的所有外部设备（IO模块、触摸屏、驱动等），更换新保险后空载上电：如果不再烧保险，说明是外部负载短路导致的故障，排查修复外接设备即可。
二、内部短路故障核心排查
如果空载更换保险后仍然熔断，说明工控机内部存在短路故障，按优先级排查核心故障点：
电源模块/电源板故障（占比约70%）‌
这是该故障最常见的原因，优先检查：
外观排查：查看电源板上的整流桥、功率二极管、MOS管、滤波电容是否有烧黑、鼓包、漏液痕迹，电容鼓包漏液会导致短路烧保险
通断检测：断电放完余电后，用万用表二极管档测量整流桥、功率管的管脚通断，如果出现短路导通，说明该元件击穿损坏，直接更换同规格元件即可修复
母线检测：测量直流母线正负极之间的阻抗，阻抗远低于正常值说明存在短路，重点排查电源回路元件
主板硬件短路故障‌
如果电源板检测正常，排查主板短路：
检查主板上的主芯片、存储芯片是否有烧痕、鼓包，电容是否失容短路
断开主板和电源板的连接，单独测试电源板输出：如果电源板不再烧保险，说明主板存在短路，需要维修或更换主板
其他部件短路故障‌
硬盘/内存短路：拔掉内存、硬盘后更换保险试机，如果故障消失，说明是内存或硬盘短路，更换对应配件即可

风扇短路：工控机散热风扇线圈短路也会烧保险，拔掉风扇供电线试机，确认后更换风扇

倍福工控机常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
