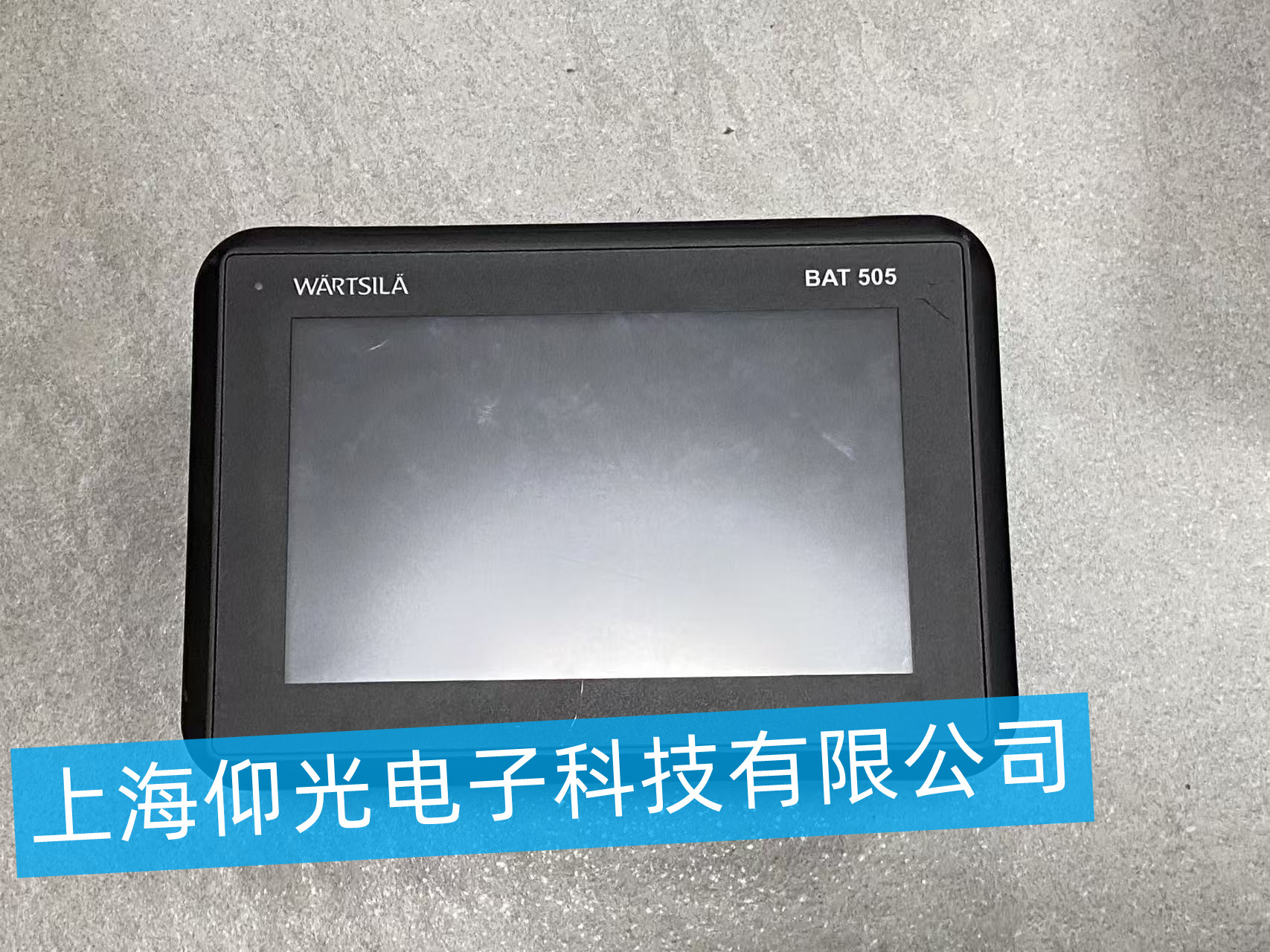

WÄRTSILÄ BAT 505 维修处理步骤

1. 基础供电与外观检查

• 断电操作：先断开设备所有电源输入（通常为 24V DC 或船用电源），避免短路。
• 外观检查：
  • 查看外壳、屏幕是否有碎裂、进水、腐蚀或烧蚀痕迹。
  • 检查电源接口、通讯接口（如以太网、RS485/422）针脚是否弯曲、氧化。
• 供电测试：
  • 重新接好电源，用万用表测量输入电压，确认在设备额定范围（通常为 18–32V DC）内，纹波需小于 100mV。
  • 若电压异常，检查电源模块或供电线路是否故障，更换后再试。

2. 开机与系统初步诊断

• 强制重启：长按电源键 10 秒后松开，重新上电开机，观察屏幕状态：
  • 若有 Wärtsilä 开机 Logo 或指示灯闪烁 → 硬件基本正常，问题多在软件 / 系统层面。
  • 若完全黑屏 / 无背光 → 优先排查背光板、电源板或主板供电。
• 故障现象对应处理：
  • 白屏 / 花屏 / 竖线：拆开外壳，重新插拔液晶屏与主板的扁平排线；若仍异常，需更换液晶屏组件。
  • 触摸无响应 / 偏移：进入系统设置→触摸校准，按提示完成多点校准；若校准失败，更换电容 / 电阻触摸玻璃。
  • 反复重启 / 无法进入系统：检查内部存储介质（如 CF 卡 / SSD）是否松动，尝试用原厂备份介质恢复系统。

3. 软件 / 系统恢复（针对无法启动或程序异常）

1. 准备好原厂备份介质（CF 卡 / U 盘 / SSD）或系统镜像。
2. 断电后插入备份介质，重新上电，设备会自动进入恢复模式。
3. 等待恢复完成（约 10–20 分钟），重启后验证是否正常进入工程界面。
4. 若介质损坏，需联系瓦锡兰售后获取授权系统镜像并重新烧录。

4. 硬件拆解与部件更换（专业级维修）

仅在软件恢复无效时进行，建议由熟悉船用电子的工程师操作：

• 更换触摸玻璃：拆除前框，分离触摸层与液晶屏，安装同规格触摸玻璃并重新校准。
• 更换液晶屏：断开屏线与背光供电，更换对应型号液晶屏，测试显示与触摸功能。
• 更换电源板：若供电模块故障，更换内部 DC-DC 电源板，重新测量输出电压。
• 更换主板：若核心主板损坏，更换后需重新烧录设备序列号与授权，下载工程程序。
• 通讯模块维修：若以太网 / 串口通讯故障，更换对应的 RJ45/RS485 接口模块。

5. 维修后验证与老化测试

• 通电后连续运行 24 小时，验证：
  • 显示是否稳定、触摸是否精准。
  • 通讯是否正常（与上位机 / 控制系统连接测试）。
  • 无重启、花屏、死机等异常。
• 测试完成后，清理设备外观，做好维修记录与校准报告。

💡 关键提醒

• 该设备为船用级，维修后需满足海事标准（如 EMC、防水防尘），更换部件需为原厂或认证备件。
