一、故障点定位

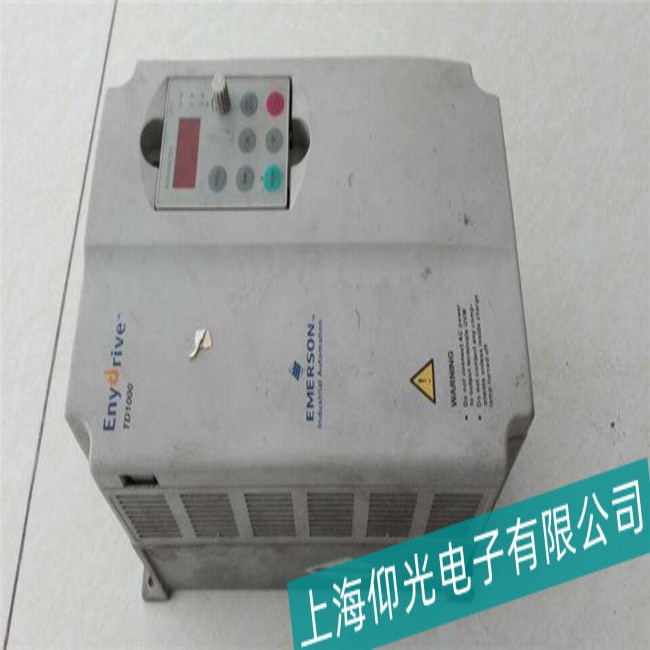

艾默生 EV1000/EV2000 系列变频器 E013 为本机过载保护报警，区别于 E014 电机过载故障，报警后变频器限流降功率、停机保护，复位后空载可短时运行，带载便重复报错。故障点位分为三大板块：参数设置点位、供电与负载回路、主板电流采样硬件。参数设置异常是高发点位，负载机械卡滞为现场常见点位，电流检测回路损坏属于隐性硬件故障点位。设备启动加速阶段、满负荷生产时段最容易触发 E013 告警。
二、故障原因分析
第一，参数设置不合理是首要诱因。加减速时间参数设置过短，电机短时间拉升转速，瞬时电流超标触发过载；V/F 曲线、转矩提升参数偏高，低压输出时励磁电流过大；直流制动参数电流过大、制动时长不合理，停机阶段母线负载激增过载；瞬停后直接重启旋转电机，反电动势冲击使输出电流超限。矢量控制机型编码器接线反向，反馈信号错乱，变频器输出持续大电流，频繁报 E013。
第二，外部工况与线路异常。厂区电网电压偏低，变频器输入压降大，同等负载下输出电流被动升高；机械设备轴承卡死、皮带过紧、物料卡堵，电机实际负载远超额定负载；线缆老化破皮、接线端子虚接，运行压降变大，变相提升运行电流。
第三，内部硬件隐性故障。主板电流采样电阻、采样运放老化偏移，采样数值失真，无过载也误报警；功率模块老化内阻变大，带载损耗骤增，变频器本体发热过载。
三、维修处理角度
维修遵循先参数、后外线路、最后检修硬件的排查顺序。
第一步优化运行参数。上电进入参数菜单，合理延长加减速时间；下调转矩提升数值，匹配电机铭牌优化 V/F 曲线；减小直流制动电流，适当放宽制动时间；开启转速跟踪启动功能，停机等待电机完全静止再启动设备；矢量机型核对编码器接线，修正相序与参数设置。
第二步排查外围线路与负载。用万用表实测三相输入电压，电压偏低加装稳压装置；脱离负载空载试运行，空载不报故障即检修机械设备，清理异物、更换磨损轴承、调整传动松紧度；紧固进出线端子，更换破损动力线缆。
第三步检修变频器内部硬件。空载参数优化后依旧报警，断电拆机，检测电流采样电路、采样电阻，更换变质元器件；检测功率模块导通特性，老化损坏则更换模块；清理风道灰尘，检修散热风扇，消除高温带来的过载误报。
检修完毕空载试运行三十分钟无报警，逐步加载至额定工况，连续运行无 E013 弹出，即可交付投产。
结语
艾默生变频器E013 过载故障多由参数错乱、负载异常、采样硬件故障引发，日常定期核对运行参数、保养机械设备，能够大幅降低故障频次，保障变频系统稳定运转。
