一、故障点定位

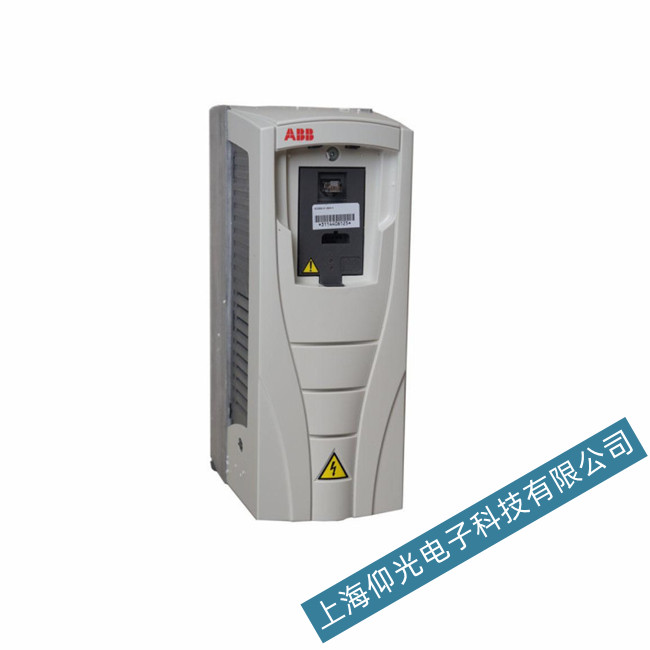

ABB ACS510变频器显示故障 9（MOT TEMP），释义为电机过热保护，变频器依靠内置热模型测算或外接测温元件采集温度，超标即刻锁机报警、切断输出。故障点位分三类：电机本体散热点位、外接温度传感线路点位、变频器热模型参数与主板测温回路点位。故障多发于水泵、风机低频运行、夏季高温工况，空载可复位，带载运行片刻重复弹窗报错，区别于变频器自身散热故障代码。
二、故障原因分析
第一，电机本体散热不良、负载过载是高频诱因。设备长期满负荷运转，机械卡滞、轴承锈蚀、皮带紧绷造成电机实际负载远超额定值，绕组发热加剧；电机自带散热风扇卡滞、扇叶积灰堵转，密闭安装环境通风差，热量无法散出，绕组温度快速超标触发保护；低频低速运行时自带冷却风扇转速偏低，散热能力大幅下降，极易温升超限。
第二，外接测温回路故障引发假性过热。选配 PT100 热敏测温的机型，传感器老化短路、开路，引线受震动磨损断线，接线端子氧化虚接，反馈异常温度信号，变频器误判高温报警；传感接线错接、线缆过长压降异常，同样出现误报故障 9。
第三，变频器参数设置错误为隐性诱因。3005-3009 电机热模型参数、35 组测温参数与电机铭牌参数不匹配，额定电流、温升阈值设置偏小，热计算模型失真，电机实际温度正常也会测算出过热告警；替换电机后未重新录入铭牌数据，参数沿用旧值，持续报错。极少数主控板测温采样元件老化，电路漂移造成数据失真。
三、维修处理角度
维修遵照先查电机负载、再检传感线路、最后优化参数流程检修。
第一步断电排查电机与机械负载，手动盘车查看传动机构有无卡涩，清理电机外壳积尘，检修或更换卡死的散热风机；超负荷工况酌情减负，匹配功率适配电机，改善机房通风条件，实测电机三相电流，电流超标排查机械故障。
第二步检测温度传感配件，万用表测量热敏传感器阻值，损坏直接更换同规格元件，理顺破损线缆，紧固接线端子，核对传感接线定义，修正错接线路，无外置测温元件则关闭外接测温功能。
第三步进入参数菜单校准参数，对照电机铭牌修正额定电流、额定功率，重新整定 30 组热保护参数、35 组温度参数，适配电机热模型；参数校准后仍报错，拆机检修主板测温采样电路，更换损坏元器件。
检修完毕空载运行半小时无告警，逐级加载满负荷试运行，连续运行无故障 9 弹出，即可投入正常生产。
结语
故障 9 大多由电机散热变差、传感故障、参数错乱三类问题导致，日常定期清理电机风道、季度核对变频参数，可大幅减少过热误报，保障机组连续运转。
