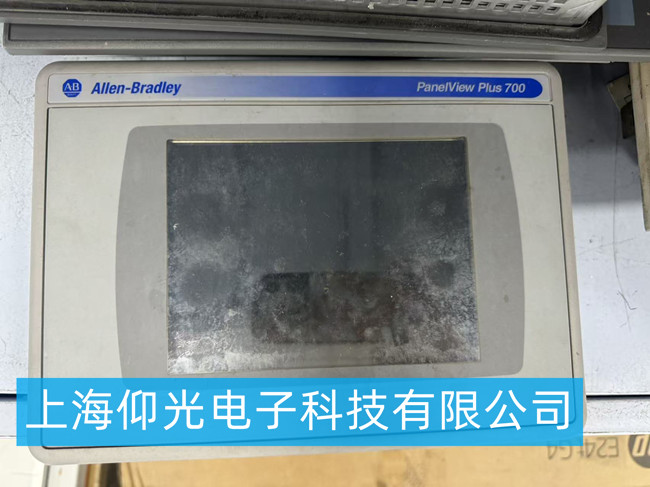

Allen-Bradley PanelView Plus 700 触摸屏维修方案

• 用途：工业人机界面（HMI），用于设备监控、参数设置与数据交互
• 典型故障：无显示、触摸失灵、花屏 / 白屏、通信中断、系统无法启动等

 二、维修前准备

    1. 安全与环境

• 断电并挂牌警示，确认设备完全断电，避免带电操作
• 准备防静电工作台、防静电手环，防止静电击穿内部芯片
• 工具：万用表、螺丝刀、镊子、热风枪、编程器、清洁工具（无尘布、异丙醇）
• 备件：备用触摸板、液晶屏、电源板、CF 卡 / SD 卡、接口芯片等

   2. 信息留存

• 拍摄设备正面 / 背面接口、接线状态，记录当前故障现象
• 备份 HMI 程序与配置（若可正常开机），避免数据丢失

三、故障诊断流程

     1. 外观与静态检测

• 检查外壳、接口是否破损，屏幕是否碎裂、漏液
• 清洁屏幕表面污渍，排查是否为物理遮挡导致显示异常
• 测量电源输入引脚（24V DC）是否短路，排查电源回路故障

 2. 上电与状态诊断

 3. 电路与功能测试

• 用万用表测量电源输入、内部电源轨（5V、3.3V）是否正常
• 用示波器检测液晶屏驱动信号、触摸板信号是否稳定
• 尝试重新插拔 CF 卡 / SD 卡，格式化后重新烧录固件与程序
• 连接以太网，用 ping 工具测试连通性，排查通信故障

 四、分模块维修方案

 1. 电源板故障（无显示、不通电）

• 故障表现：设备无任何指示灯，输入电压正常但内部无输出
• 维修步骤：
  1. 拆解设备，分离电源板与主控板
  2. 更换损坏的开关电源芯片、滤波电容、整流二极管
  3. 修复线路烧断处，重新焊接虚焊点
  4. 上电测试各电压输出，确认稳定后再装回主控板

 2. 显示 / 背光故障（花屏、白屏、无背光）

• 故障表现：背光亮但无画面、屏幕闪烁、颜色异常
• 维修步骤：
  1. 检测背光驱动板、高压板是否损坏，更换故障元件
  2. 若液晶屏本身损坏（如漏液、碎裂），直接更换同型号液晶屏
  3. 重新插拔液晶屏排线，清洁接口氧化层
  4. 上电验证显示效果，确认画面清晰、无闪烁

3. 触摸故障（触摸无响应、偏移）

• 故障表现：点击屏幕无反应、触摸点偏移、局部区域失灵
• 维修步骤：
  1. 进入系统校准界面，重新执行触摸校准
  2. 若校准无效，拆解设备，更换故障触摸板
  3. 检查触摸板排线是否虚接、破损，修复或更换排线
  4. 测试全区域触摸响应，确认无偏移、无死角

4. 系统 / 存储故障（无法启动、反复重启）

• 故障表现：停留在启动界面、提示系统错误、程序丢失
• 维修步骤：
  1. 备份原 CF 卡 / SD 卡 数据，格式化后重新烧录固件
  2. 若存储介质损坏，更换新的 CF 卡 / SD 卡，恢复程序与配置
  3. 检测主控芯片、内存颗粒是否损坏，更换失效芯片
  4. 上电验证系统启动流程，确认正常进入运行界面

5. 通信故障（无法连 PLC）

• 故障表现：以太网灯不亮、ping 不通、无法与 PLC 通信
• 维修步骤：
  1. 检查以太网接口芯片（PHY）是否损坏，更换故障芯片
  2. 重新配置 IP 地址、子网掩码与网关，确保与 PLC 在同一网段
  3. 修复线路破损处，更换水晶头与网线
  4. 用 ping 工具与 FactoryTalk View 软件验证通信连通性

五、维修后测试与验收

1. 空载测试：设备上电，确认指示灯正常、屏幕显示清晰、触摸响应灵敏
2. 功能测试：加载原程序，验证按键、数据显示、PLC 通信功能
3. 稳定性测试：连续运行 24 小时，监测温度、屏幕状态，无异常重启或报错
4. 数据恢复：恢复原程序与配置，核对画面与逻辑，确保与原系统一致
5. 出具报告：记录故障原因、维修内容、更换备件、测试结果，提供 3–6 个月质保

七、注意事项

• 严禁带电拆解或插拔模块，避免损坏设备或系统
• 固件烧录需使用罗克韦尔官方工具（FactoryTalk View ME），避免版本不兼容
• 维修后需重新校准触摸与通信参数，确保生产安全
• 建议保留原故障设备备件，用于后续故障分析
