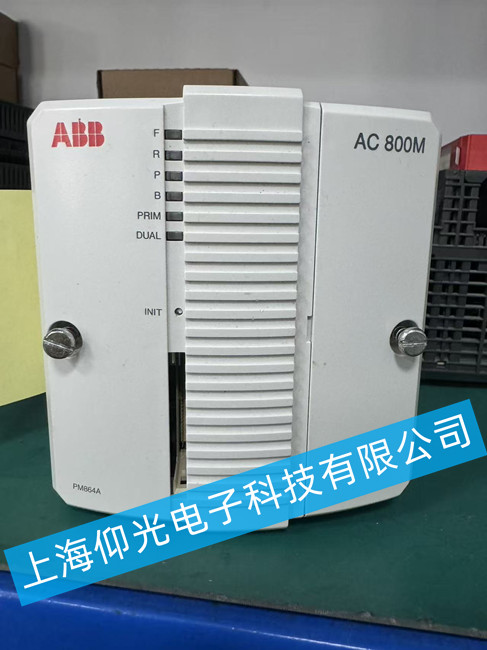

ABB PM864A (AC 800M) 控制器维修方案

• 型号：ABB PM864A（AC 800M 系列处理器模块）
• 用途：工业 DCS 系统核心控制单元，用于过程控制与数据采集
• 故障场景：无显示、运行灯不亮、报故障、通信中断、冗余异常等

1. 安全与环境

• 断电并挂牌警示，确认模块完全断电，避免带电操作
• 准备防静电工作台、防静电手环，防止静电击穿芯片
• 工具：万用表、示波器、编程器、热风枪、螺丝刀、镊子等
• 备件：同型号 PM864A 模块、备用电源板、主控芯片、电容、接口芯片等

2. 信息留存

• 拍摄模块正面 / 背面接口、接线、指示灯状态，记录当前故障现象
• 备份控制器程序与配置（若可连接），避免数据丢失

1. 外观与静态检测

• 检查模块外壳、接口是否破损，电容是否鼓包、漏液，芯片是否烧焦、开裂
• 测量电源输入引脚（24V DC）是否短路，排查电源回路故障
• 检查背板连接器针脚是否弯曲、氧化，清洁氧化层

• 用万用表测量各电源轨（5V、3.3V、1.8V）是否正常，排查开关电源故障
• 用示波器检测时钟信号、复位信号是否稳定，判断主控芯片工作状态
• 连接 Control Builder 软件，尝试读取模块诊断日志，定位具体故障代码（如内存错误、通信超时）

四、分模块维修方案

1. 电源板故障（无显示、电压异常）

• 故障表现：模块无任何指示灯，输入电压正常但内部无输出
• 维修步骤：
  1. 拆解模块，分离电源板与主控板
  2. 更换损坏的开关电源芯片、滤波电容、整流二极管
  3. 修复线路烧断处，重新焊接虚焊点
  4. 上电测试各电压输出，确认稳定后再装回主控板

2. 主控板 / 芯片故障（F 灯常亮、无法初始化）

• 故障表现：INIT 灯异常，无法进入运行态，软件连接失败
• 维修步骤：
  1. 检测主控芯片（CPU）、内存颗粒、Flash 芯片是否损坏
  2. 更换失效芯片，重新烧录固件与配置
  3. 修复总线接口电路，排查地址 / 数据总线短路
  4. 上电验证初始化流程，确认 R 灯正常亮起

3. 通信 / 冗余故障（PRIM/DUAL 灯不亮、通信中断）

• 故障表现：无法与上位机 / IO 模块通信，冗余链路无法建立
• 维修步骤：
  1. 检查以太网 / 冗余接口芯片（如 PCI 桥、以太网 PHY）是否损坏
  2. 更换故障接口芯片，修复线路阻抗异常
  3. 重新配置冗余参数，测试主备同步功能
  4. 用 ping 工具与诊断软件验证通信连通性

4. 机械 / 接口故障（连接器损坏、针脚断裂）

• 故障表现：插拔困难、接触不良、信号时断时续
• 维修步骤：
  1. 清洁背板连接器针脚，去除氧化层与灰尘
  2. 更换断裂 / 弯曲的针脚，修复塑料外壳
  3. 测试插拔寿命与接触电阻，确保连接可靠
