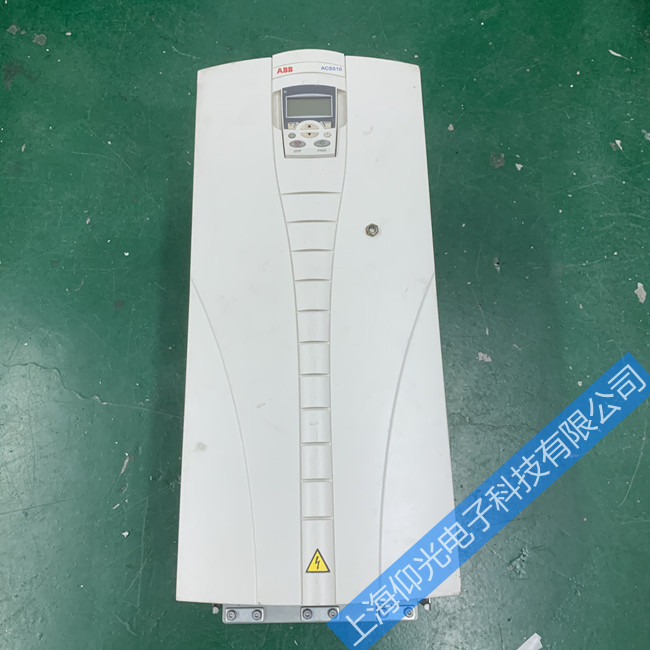

ABB ACS510 变频器维修解决方案_上海仰光电子科技有限公司

这ABB ACS510 系列工业变频器

功率与驱动类故障
- IGBT 模块击穿 / 短路：表现为上电跳闸、过流报警（OC/OCF）、炸机、输出缺相
- 驱动板故障：报驱动故障、模块保护、无法输出电压
- 母线电容鼓包 / 漏液：导致直流母线电压不稳、启动困难、过热报警
控制与
- 控制板 / CPU 板故障：面板无显示、参数无法保存、通讯失败（如 Modbus/CANopen）
- 键盘 / 接口故障：按键失灵、显示屏黑屏、参数无法读写
散热与辅助类故障
- 散热风扇损坏 / 停转：过热报警（OH/OHF）、温度骤升
- 接触器 / 继电器故障：吸合不良、打火、无法合闸

外观与上电检测
- 清洁外壳与散热片，检查端子、电容、模块有无鼓包 / 烧痕
- 测量输入 / 输出相间绝缘，判断是否存在短路
- 上电测试，记录故障代码（如 OC、OH、OV、UV、EF 等）
拆机与核心部件检测
- 拆除控制板、驱动板，用万用表检测 IGBT 模块通断状态
- 测量母线电容容量与 ESR 值，判断是否老化失效
- 检查驱动板光耦、驱动 IC、电源芯片有无烧毁 / 虚焊
- 测试散热风扇及供电电路，确认风扇是否正常运转
故障部件维修 / 更换
- IGBT 模块损坏：更换同型号功率模块，同步检查驱动电路，避免二次损坏
- 电容老化：更换同规格电解电容，恢复母线电压稳定性
- 驱动 / 控制板故障：修复虚焊 / 烧毁元件，或直接更换同型号控制板
- 风扇故障：更换原装风扇，修复风扇供电回路
- 检测电路故障：校准电流 / 电压检测回路，更换损坏传感器
参数恢复与带载测试
- 恢复出厂参数，重新配置电机铭牌参数、加减速时间、通讯参数
- 空载运行测试：检查输出电压、电流、频率是否稳定
- 带载试运行：逐步加载至额定负载，监测温度、噪音、报警
- 连续运行 2 小时，确认无过热、过流、通讯故障
- 5关键注意事项
