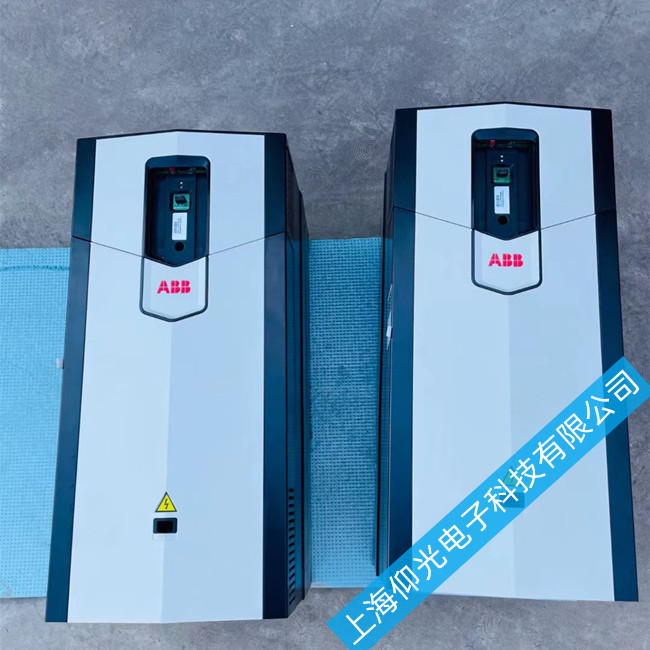

ABB变频器F0006故障深度解析：双重含义与排查全攻略
在ABB变频器的日常运维中，F0006故障代码的出现频率较高，但其含义在不同系列型号中存在显著差异——老旧系列代表直流欠压，最新系列则可能指向短路故障。若不加以区分，容易导致维修方向完全错位，造成不必要的停产损失。本文旨在系统梳理F0006故障的双重含义、核心成因、系统化排查流程及预防维护要点，为现场工程师提供实用参考。
一、F0006故障的双重含义：先区分“缺血”还是“线路爆炸”
F0006代码在不同ABB变频器系列中代表截然不同的故障含义，理解这一区别至关重要。
（一）直流欠压（主要适用ACS510、ACS550、ACS580、ACS150等）
在ACS510、ACS550、ACS580、ACS150等主流老款系列中，F0006被定义为直流欠压故障（DC Undervoltage），即变频器中间回路的直流母线电压低于安全保护阈值。当触发此故障时，变频器会停止输出，操作面板通常显示“F0006”或“DC UNDERVOLT”提示。常见系列包括ACS510、ACS550、ACS580、ACS150、ACS800（部分版本）等。
（二）短路故障（主要适用ACS880、ACS850等新一代系列）
在ACS880、ACS850等新一代全兼容驱动平台中，F0006则代表短路故障（Short Circuit），即变频器检测到输出侧发生短路。F0006的含义是输出短路，需要在排查时格外注意。ACS880系列中F0006也可能被定义为硬件故障（Hardware Fault），表明变频器内部硬件异常。
快速判断法则：如果使用ACS880系列变频器，F0006大概率指代短路或硬件故障；若是ACS510/ACS550/ACS580/ACS150等，则F0006代表直流欠压。切勿按统一逻辑排查。新一代的ACS880系列通常会在屏幕上给出更详细的故障描述（如“SHORT CIRCUIT”字样），直接查看屏幕信息即可准确判断。
二、直流欠压故障（主要针对ACS510/ACS550/ACS580/ACS150系列）
F0006直流欠压故障的本质是变频器中间回路DC电压不足，变频器内部储能不足，就像人饿了没力气干活一样。由于故障源几乎总是与输入电源相关，而非电机侧问题，因此排查思路非常清晰。
（一）直流欠压故障的成因
电网欠压或电压跌落
工厂配电线路电压不稳定，输入电压偏低。例如，400V级变频器输入电压跌至380V以下，在加载时极可能触发F0006。
工厂内大型电机直接启动时，瞬时拉低整个电网的电压。
200V机型的直流母线欠压跳闸值为162V，400V机型为308V。
输入电源缺相
三相输入线路（L1、L2、L3）中缺失某一相。在两相供电下，变频器维持直流母线电压的能力受到严重限制，极易触发欠压报警。
熔断器烧断或断路器跳闸
变频器前级的输入熔断器熔断，断开了一相或多相电源。
断路器的某一相触点接触不良或开路。
接线端子松动（最常见的隐藏原因之一）
主输入隔离开关或接触器上的接线螺丝松动，导致接触电阻增大、电压降明显。
内部硬件损坏
整流桥内部单个或多个二极管被击穿，整流效率下降。
充电电阻损坏，导致预充电失败。
主回路滤波电容老化或失效。
（二）直流欠压故障的系统化排查流程
遵循“先外部后内部、先简单后复杂”的原则：
第一步：故障复位与初步判断
尝试通过控制面板的RESET键或完全断电重新上电进行复位，排除瞬时性故障。
记录故障发生的时机（上电瞬间、启动瞬间还是运行过程中），为后续排查提供线索。
第二步：外部电源排查
使用万用表在变频器输入端（L1、L2、L3）逐一测量线电压：
测量L1-L2、L2-L3、L3-L1三组电压，确认三相平衡，偏差不超过±10%。
如某一路电压接近0V或明显偏低，说明存在缺相。
确认三相线电压是否在额定范围内——400V级变频器应不低于340V左右。
同时，沿电路反向排查——从变频器向主配电柜方向逐级检查上游熔断器和断路器，发现熔断器烧断时，切勿直接更换后立刻通电，应先检测变频器输入二极管是否完好。
第三步：检查接线端子
很多F0006故障的根源仅在于输入隔离开关或接触器端子上的一颗松动螺丝。逐个检查变频器输入侧的所有接线端子，确认紧固无松动、无氧化。
第四步：排查内部硬件（需断电并等待电容放电至少5-10分钟）
若外部电源和接线均无异常，故障很可能来自内部硬件：
检查整流桥：使用万用表二极管档，正向测量应有导通压降，反向应为无穷大。如发现短路或开路，须更换整流模块。
检查主回路滤波电容：观察电容是否有鼓包、漏液或爆裂痕迹，出现上述任一现象须整组更换。
检查充电电阻：测量阻值是否正常，若有开路或阻值明显偏移，需更换同规格电阻。
第五步：参数检查（可选辅助措施）
检查欠压控制器是否处于开启状态（ACS150中的参数2006 UNDERVOLT CTRL应设置为ON），确保软件层面的欠压保护功能工作正常。
三、短路故障（主要针对ACS880/ACS850系列）
在ACS880/ACS850等新一代系列中，F0006的含义完全不同。当变频器检测到输出侧发生短路时，会立即触发此故障以保护逆变模块不受更大电流冲击。
（一）短路故障的成因
输出电缆或电机短路
电机绕组内部发生相间短路或对地短路。
电机电缆在敷设过程中受到外力挤压、划破，或长期处于恶劣环境中导致绝缘层损坏，引发短路。
电机电缆上安装了功率因数补偿电容或浪涌吸收器，而这些设备在变频器输出侧属于违禁品，会引发短路故障。
逆变模块（IGBT）损坏
IGBT（绝缘栅双极型晶体管）击穿短路，导致直流母线电流骤升。
当IGBT损坏时，变频器可能上电显示正常，但一旦启动运行就报出F0006短路故障。
变频器内部输出桥路故障
逆变器输出桥臂中的功率器件失效，导致输出侧直接短路到直流母线正极或负极。
（二）短路故障的系统化排查流程
第一步：隔离测试（最关键的一步）
断开变频器的电机输出电缆，仅让变频器上电并尝试启动。如果F0006故障不再出现，说明短路点在外部（电机或电缆）；如果故障仍然出现，则问题在变频器内部硬件。这是区分内外部故障的高效方法。
第二步：外部短路排查
如果隔离测试表明短路点在外部，重点检查以下内容：
检查电机绝缘：使用兆欧表（摇表）测量电机绕组相间及对地的绝缘电阻，正常值应远大于5MΩ。
检查电缆外观：仔细检查电缆是否有破损、开裂、挤压痕迹，对可疑部位重点排查。
检查电机电缆接线：确认电机接线端子是否有松动、虚接或烧焦现象。
检查输出侧违禁设备：确认电机电缆上是否安装了功率因数补偿电容器或浪涌吸收器，如有，应拆除。
第三步：内部硬件排查（需断电并放电充分）
若外部排查无异常且隔离测试后故障仍存在，短路源极可能位于变频器内部：
检查逆变模块外观：打开变频器外壳，观察逆变模块（IGBT）表面是否有烧痕、鼓包、开裂，引脚是否熔断或虚焊。
检测IGBT好坏：使用万用表二极管档，对于IGBT模块，黑色探针测集电极（C），红色探针测发射极（E），正常的电阻值约为0.34MΩ；其他引脚组合应为无穷大。
检查驱动板：驱动电路中的光耦、驱动电阻损坏，或栅极驱动电压异常，都可能导致IGBT误导通而引发短路。
