一、故障点定位

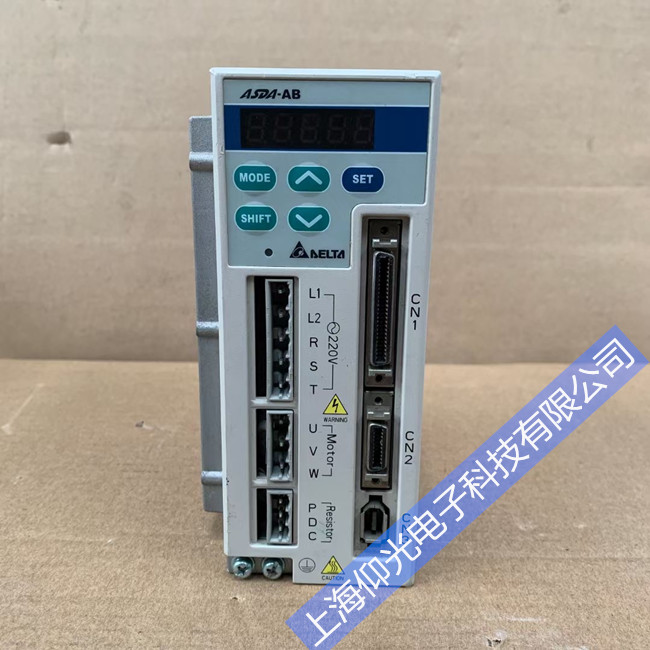

台达 AB伺服驱动器4号报警（ALE04/AL004），官方定义为电机过载保护，属高频保护类故障。故障触发时驱动器封锁输出、电机停机，多在启动瞬间、负载波动或运行一段时间后出现，伴随电机发热、电流飙升、抖动异响。故障点集中在机械负载侧、参数设置、电机与编码器、驱动器硬件四大核心区域。
二、故障原因分析
4 号报警本质是电机电流持续超设定阈值，过载保护动作，核心诱因分四类。
机械负载异常是首要原因，占比超 50%。负载过大超电机额定值；传动部件（轴承、齿轮、皮带）卡滞、润滑不良或磨损，增加运行阻力；负载惯量过大，加减速时扭矩需求激增，电流超限。
参数设置不当为高频诱因。Pr04（电机额定电流）设置偏小，过载阈值过低；过载保护等级（OL）设置过短（如 60s），容错不足；加减速时间过短，启动冲击电流过大；速度 / 位置环增益过高，运行波动大，电流反复超限。
电机与编码器故障是深层诱因。电机绕组绝缘老化、局部短路，运行电流失衡；电机轴承损坏，堵转阻力大；编码器接线松动、断线或损坏，反馈信号异常，驱动器误判过载；电机型号与驱动器不匹配，功率容量不足。
驱动器硬件与供电问题不可忽视。IGBT 功率模块老化、导通不良，输出电流异常；电流检测电路（霍尔传感器、采样电阻）漂移或损坏，误报过载；供电电压偏低、波动大，输出功率不足；内部散热不良，温度升高触发保护。
三、维修处理角度
维修遵循先外后内、先简后繁、先参数后硬件原则，按 “查机械→核参数→检电机→修硬件” 顺序推进。
第一步排查机械负载。断电后手动盘车，检查电机与负载是否卡滞、转动顺畅；清理杂物、更换损坏轴承、补充润滑，消除机械阻力；确认负载功率与驱动器匹配，选型偏小则更换大功率机型。
第二步优化参数设置。核对电机铭牌参数，修正 Pr04 等错误设置；延长加减速时间（如 5s 增至 15s），降低启动冲击；适度提高过载保护等级，优化速度 / 位置环增益，减少电流波动；矢量控制模式下，脱开负载执行电机参数辨识。
第三步检测电机与编码器。断电放电后，用兆欧表测电机绕组对地绝缘电阻（≥1MΩ 正常），万用表测相间电阻（平衡、差值＜5%），排除短路故障；检查编码器接线有无松动、破损，更换损坏线缆，测试编码器信号是否正常。
第四步检修驱动器硬件。断开电机线，上电空载测试，报警依旧则判定内部故障；断电后检测 IGBT 模块通断状态，异常则更换；检查电流检测电路、驱动板，修复虚焊、更换损坏元器件；清理内部灰尘，检查散热风扇，改善散热条件；测量供电电压，确保稳定在 380V±10%。
维修完成后，空载上电试运行，报警消除后点动测试，运行平稳无异常；再带载运行，监测电流、温度稳定，无报警复发，即可投入生产。
结语
台达AB驱动器4 号报警多由机械卡滞、参数不合理、电机绝缘老化、编码器异常引发，硬件损坏与供电波动为次要因素。日常维护需定期检查机械状态、紧固接线、清理散热通道；调试时精准设置参数、匹配负载选型，可大幅降低故障概率，保障伺服系统稳定运行。
