一、故障点定位

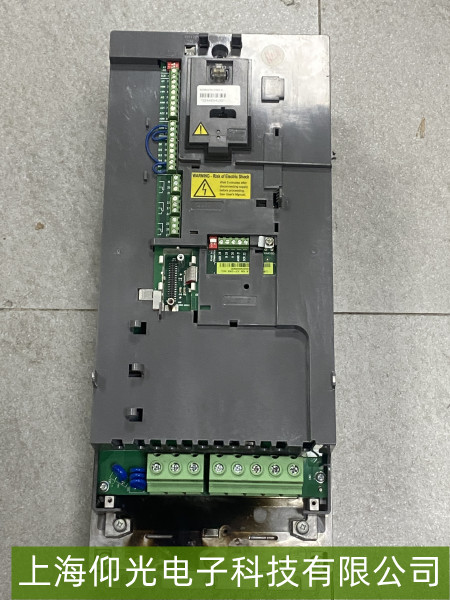

变频器显示ERR40，主流品牌（汇川、巨联等）定义为快速限流超时 / 逐波限流故障，属于过流类保护，触发后变频器封锁输出、停机保护。故障表现为上电即报警、启动瞬间跳闸、运行中突发停机，伴随电流飙升、电机抖动或异响。故障点集中在负载与电机侧、变频器参数设置、功率模块与检测电路三大核心区域。
二、故障原因分析
ERR40 本质是变频器输出电流持续超限，限流保护动作超时，核心诱因分三类。
负载异常是首要原因，占比超 50%。负载过大、机械卡滞（如轴承抱死、杂物卷入）导致电机堵转，启动电流骤升；负载惯性过大，加减速时电流冲击超限；变频器选型偏小，额定电流不足以承载负载，长期运行触发限流。
参数设置不当为高频诱因。加减速时间过短，电机启动 / 停止时电流冲击过大；转矩提升、V/F 曲线设置不合理，低速转矩不足导致电流飙升；电机参数（功率、电流、转速）输入错误，矢量控制时参数辨识失败，引发过流保护。
硬件故障是深层隐患。变频器 IGBT 模块击穿、老化，输出侧短路；电流检测电路（霍尔传感器、采样电阻）漂移或损坏，误报过流；驱动板异常、母线电容老化，导致输出电压不稳、电流波动超限；电机绕组短路、绝缘破损、轴承损坏，运行时电流失衡或接地短路。此外，供电电压偏低、波动大，线缆过长压降过大，也会诱发故障。
三、维修处理角度
维修遵循先外后内、先简后繁、先参数后硬件原则，按 “查负载→核参数→检电机→修硬件” 顺序推进。
第一步排查负载与机械状态。断电后手动盘车，检查电机与负载是否卡滞、转动顺畅；清理杂物、更换损坏轴承，消除机械阻力；确认负载功率与变频器匹配，选型偏小则更换大功率机型；检查供电电压，确保 380V±10%，紧固接线端子，减少压降。
第二步优化参数设置。核对电机铭牌参数（功率、电压、电流、转速），修正错误设置；延长加减速时间（如从 5s 增至 15s），降低启动冲击；调整转矩提升值（适度增大），优化 V/F 曲线，匹配负载特性；矢量控制模式下，脱开负载执行电机静止调谐，完成参数辨识。
第三步检测电机与电缆。断电放电后，用兆欧表测量电机绕组对地绝缘电阻（≥1MΩ 为正常），用万用表测绕组相间电阻（平衡，差值＜5%），排除短路、接地故障；检查动力电缆有无破损、老化，端子压接牢固，屏蔽层单端接地，避免干扰。
第四步检修变频器硬件。断开电机线，上电空载测试，若报警依旧，判定变频器内部故障；断电后用万用表二极管档检测 IGBT 模块，异常则更换；检查电流检测电路、驱动板，修复虚焊、更换损坏元器件；检测母线电容容量，老化则批量更换，清理内部灰尘，改善散热。
维修完成后，空载上电试运行，报警消除后点动测试，运行平稳无异常；再带载运行，监测电流、电压稳定，无报警复发，即可投入生产。
结语
变频器ERR40故障多由负载卡滞、参数不合理、IGBT 模块损坏引发，电流检测异常与电机故障为次要因素。日常维护需定期检查机械状态、紧固接线、清理散热通道；调试时精准设置参数、匹配负载选型，可大幅降低故障概率，保障设备稳定运行。
