一、故障点定位

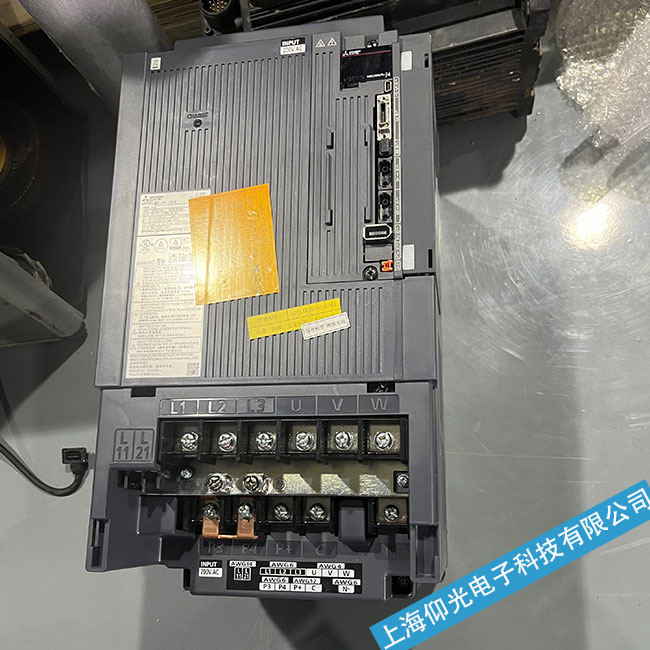

三菱数控系统（M80/M800 系列）S01-0024报警，官方定义为伺服电机侧接地短路。故障表现为上电即跳警、伺服轴无法使能，运行中突发动态停机，主轴自由滑行，机床急停联动。故障点集中在电机动力电缆、伺服电机绕组、驱动器输出回路、接地与屏蔽系统四大核心区域。
二、故障原因分析
S01-0024 本质是伺服动力回路对地线（FG）绝缘击穿或直接短路，系统检测到漏电流超限，触发硬保护。
电机动力电缆破损是首要诱因，占比超 60%。电缆长期弯折、拖拽导致内部相线（U/V/W）绝缘层老化开裂，与屏蔽层或地线接触；接头处压接不良、端子松动，高温氧化后相线与地线搭连；油污、切削液渗入电缆，绝缘性能骤降，引发漏电短路。
伺服电机绕组接地是高频硬故障。电机内部绕组绝缘老化、匝间短路，或进水、进油导致绕组受潮，绕组与电机壳体（FG）导通；轴承磨损、定转子扫膛，线圈绝缘刮破，直接对地短路。
驱动器输出回路故障易被忽视。驱动器内部 IGBT 模块击穿、输出端子排短路、驱动板铜箔烧蚀，导致输出侧对地直通；母线电容击穿、泄放电阻损坏，也会诱发接地报警。
接地与屏蔽系统不规范是隐性诱因。机床接地电阻大于 4Ω、地线与动力线混接、屏蔽层双端接地形成环流，干扰信号误触发漏电检测；外部强电干扰、电压浪涌，击穿薄弱绝缘点。
三、维修处理角度
维修遵循断电验电、先外后内、分段隔离原则，按 “查电缆→测电机→检驱动器→核接地” 顺序推进。
第一步断电排查动力电缆。断电放电后，拆解电机与驱动器侧接头，目视检查绝缘层、端子有无破损、烧蚀、油污；用万用表兆欧档（500V）测量 U/V/W 各相对地绝缘电阻，正常值≥1MΩ，低于 0.5MΩ 判定绝缘不良，直接更换电缆；规范接线，端子压接牢固，屏蔽层单端接地，远离动力线。
第二步检测伺服电机绕组。断开电缆，测量电机 U/V/W 相间电阻（应平衡，差值＜5%），各相对地绝缘≥1MΩ；若电阻不平衡或对地导通，拆解电机检查绕组、轴承、密封件，修复或更换电机；清理电机内部油污、水分，烘干绕组。
第三步检修驱动器输出回路。断开电机侧电缆，上电空载测试，若报警依旧，断电测量驱动器输出端子对地电阻，异常则拆解驱动器；检查 IGBT 模块、输出端子、驱动板，更换击穿、烧蚀元器件；清理内部灰尘，检查电容、电阻状态，修复虚焊、短路点。
第四步核查接地与屏蔽系统。测量机床接地电阻≤4Ω，重新布设专用地线，与强电地分离；规范电缆屏蔽层单端接地，避免环流；加装浪涌保护器，过滤电压干扰；优化布线，动力线与信号线间距≥30cm。
维修完成后，先空载上电，报警消除后进行点动测试，运行平稳无异响；再带载试运行，监测漏电流、温度正常，无复发，即可投入生产。
结语
三菱 S01-0024 接地短路故障，多由动力电缆绝缘破损、电机绕组受潮接地、驱动器输出模块击穿引发，接地不规范会加剧故障。日常维护需定期检查电缆状态、紧固接头、清理油污，保持电机干燥；规范接地布线，避免强电干扰，可大幅降低故障概率，保障伺服系统安全稳定运行。
