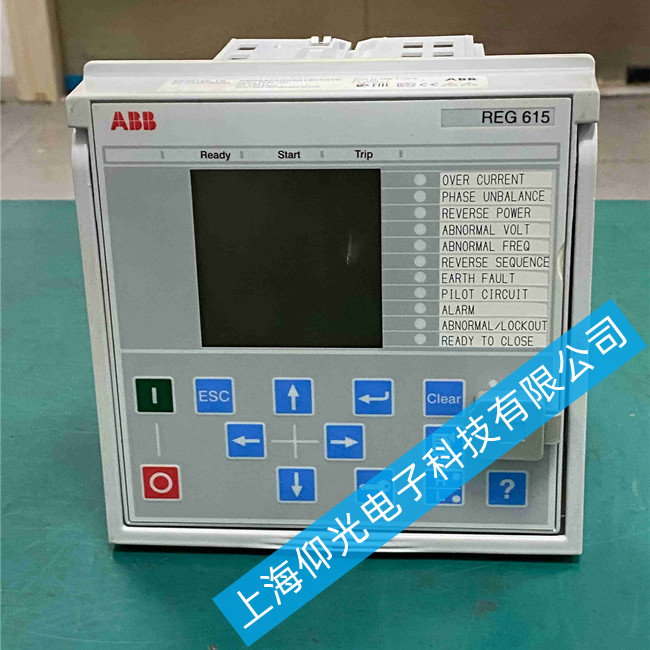

ABB继电保护器维修REG615E-1G花屏故障维修方法
ABB继电保护器REG615E-1G花屏故障‌，通常表现为显示错乱、色块异常、图像模糊或部分区域无显示，会直接影响保护参数查看与设备操作，以下是系统性维修方法：
故障原因分析
液晶屏排线接触不良‌
长期振动或温湿度变化导致排线插接松动、氧化，造成显示数据传输异常。
背光驱动电路或背光板故障‌
LED背光驱动IC虚焊、损坏，或背光板老化损坏，导致显示亮度不均、色块异常。
主控板显示输出接口故障‌
主控板LVDS显示接口虚焊、滤波电容鼓包失效，影响显示信号输出稳定性。
液晶屏本体硬件损坏‌
液晶面板驱动IC故障、玻璃基板损坏，导致永久性显示缺陷。
电源供电纹波过大‌
输入电压波动或电源模块滤波电容老化，造成供电不稳定干扰显示逻辑。
程序或固件异常（少见）‌
固件损坏、参数丢失，偶尔会引发显示逻辑错乱导致花屏。
维修方法步骤
断电重启测试‌
关闭保护器电源等待1分钟后重新上电，若花屏暂时消失，大概率是临时程序异常，可后续观察是否复发。
检测供电电压稳定性‌
使用万用表测量主控板供电输入，确认是否为‌24V DC ±10%‌，再用示波器检测电源纹波，若纹波超过100mV，更换对应滤波电容。
重新插拔紧固显示排线‌

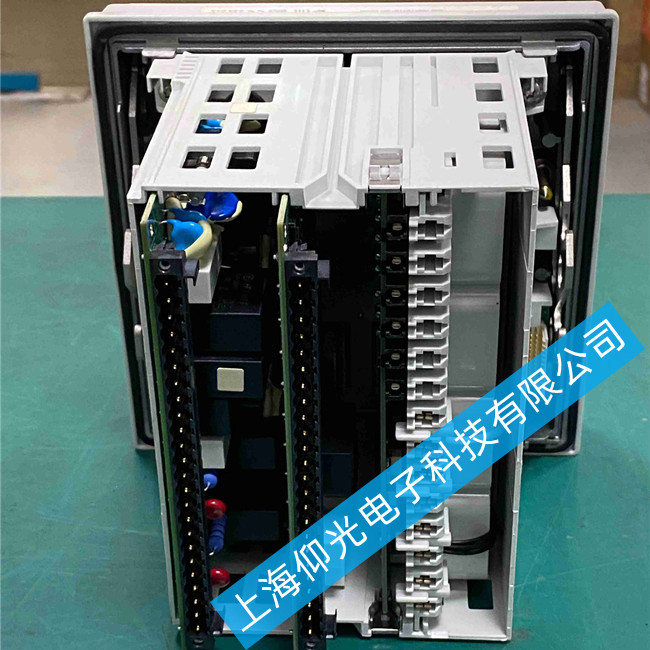

断电拆开设备外壳，找到液晶屏与主控板连接的LVDS排线，拔出后用无水酒精清洁金手指去除氧化，重新插紧固定，测试显示是否恢复。
排查背光驱动电路‌
若花屏伴随亮度偏暗，检查背光板保险丝是否熔断，测试背光驱动IC输出电压，若输出异常更换同型号驱动IC或整个背光板。
检查主控板显示接口‌
观察主控板显示接口焊点是否虚焊，周边电容是否鼓包漏液，对虚焊位置补焊，更换鼓包失效的滤波电容。
尝试固件恢复‌
若排除硬件连接问题仍花屏，可通过ABB DeviceTool工具连接设备，重新刷写REG615对应版本的官方固件，修复程序异常导致的显示故障。
更换液晶屏或送修‌

若以上操作后花屏仍未消除，说明是液晶面板本体损坏，可更换同型号原装液晶屏，或送至‌ABB授权继电保护设备维修中心‌做芯片级检测修复。

ABB继电保护器维修常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
