一、故障点定位

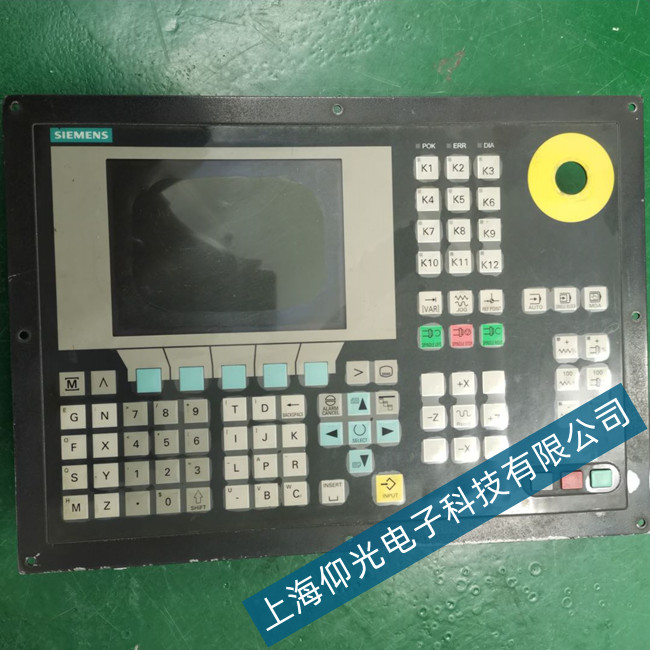

西门子300201报警（轴 %1 驱动 %2 总线存取停顿），核心故障点锁定NCU 与驱动间通信链路、驱动电源模块、轴卡 / 驱动模块、总线电缆四大关键部位。
通信链路：Drive Bus 总线电缆、接头、屏蔽层，数据传输超时（1ms 内未完成）。
驱动电源：611D/611U 电源模块、直流母线、输入空开，供电不稳触发超时。
控制硬件：NCU 控制板、轴卡、驱动功率模块，ASIC 或芯片故障致通信中断。
外围连接：电机动力线、编码器线、接地端子，干扰或虚接引发通信异常。
二、故障原因分析
300201 本质是NC 与驱动通信超时，多由硬件虚接、电源波动、模块老化、电磁干扰叠加导致。
总线通信故障（最常见）：总线电缆老化、破损、屏蔽接地不良；接头氧化、松动、针脚变形；多轴总线串联时某段异常，导致整链超时。
电源供电异常：输入电压缺相、波动大；电源模块电容鼓包、输出不稳；直流母线连接松动、打火，驱动供电中断触发超时。
控制模块损坏：NCU 板卡积尘、虚焊、芯片老化；轴卡或驱动模块故障，无法响应 NC 读写指令；模块固件版本不兼容，通信握手失败。
干扰与环境诱因：大功率设备启停产生电磁干扰；控制柜温湿度超标、散热不良；接地系统不良，共模干扰导致数据丢包。
三、维修处理角度
维修遵循先通信后电源、先外围后核心、先互换测试后更换原则，快速定位修复。
（一）总线通信排查（优先操作）
断电检查：目视总线电缆无破损、老化，接头清洁无氧化，针脚无变形；屏蔽层单端可靠接地，远离动力线。
互换测试：将报警轴总线与正常轴互换，若报警转移则更换总线电缆；清洁接头并重新压实，确保接触良好。
通信参数：通过 STEP7 核对 NC 与驱动通信地址、波特率一致；恢复总线参数默认值，消除配置漂移。
（二）电源系统检修
电压测量：三相输入电压平衡（±5%），无缺相；直流母线电压正常（600V 左右），无波动。
模块检查：电源模块无焦痕、异响、异味；电容无鼓包、漏液，散热风机运转正常；紧固母线连接螺钉，消除虚接。
负载测试：断开驱动负载，空载通电观察报警是否消失；若消失则排查电机或动力线短路、接地故障。
（三）控制模块诊断
互换验证：将报警轴轴卡 / 驱动模块与正常轴互换，若报警转移则更换故障模块；清洁 NCU 板卡灰尘，检查有无虚焊、烧蚀元件。
固件升级：统一 NCU 与驱动固件版本至最新，修复兼容性问题；备份参数后恢复出厂设置，重新配置轴参数。
硬件检测：用万用表测量模块供电、通信接口电压正常；更换备用模块测试，排除原模块硬件故障。
（四）环境与干扰治理
散热优化：清理控制柜散热风道粉尘，检查风机正常；环境温度控制在 0-40℃，避免高温运行。
干扰抑制：动力线与通信线分开布线，间距≥30cm；加装电源滤波器、信号滤波器，减少电磁干扰。
接地规范：设备接地电阻≤4Ω，所有屏蔽层、金属柜体可靠接地，消除共模干扰。
（五）空载与负载验证
维修后空载运行 30 分钟，无 300201 报警、通信正常；轻载运行 1 小时，轴运动平稳、无异常，再投入生产。
结语
西门子300201报警核心是总线通信超时，多由电缆虚接、电源不稳、模块老化、干扰超标导致。维修关键在于优先排查总线、稳定供电、互换定位模块、治理干扰；日常运维定期清洁总线接头、校验电源、升级固件、优化布线，可彻底杜绝此类报警，保障数控系统稳定运行。
