一、故障点定位

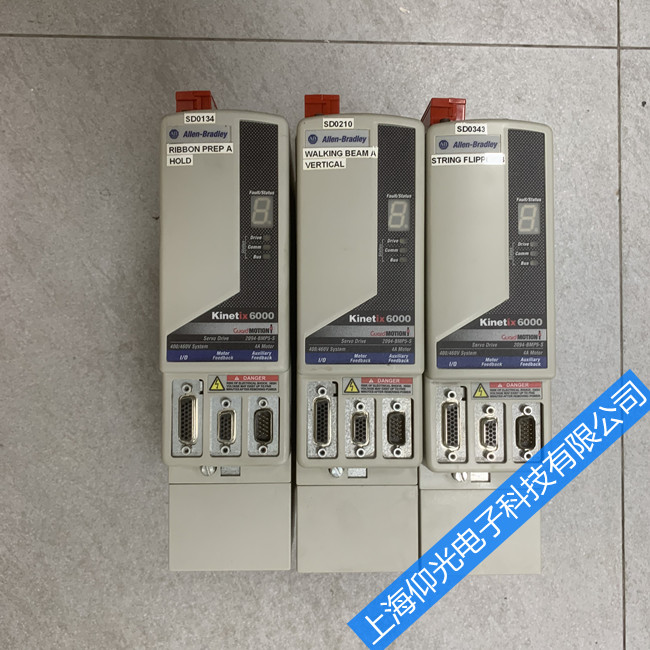

罗克韦尔Kinetix 6500伺服驱动器报警，集中高发于过流 / 过载、过压 / 欠压、编码器反馈、通信链路、硬件保护五大类，故障点清晰可查。
功率单元：IGBT 模块、直流母线电容、电流霍尔传感器，易触发 OCA（过流）、OL（过载）报警。
反馈系统：编码器线、编码器接口板、电机编码器，常报位置 / 速度反馈异常。
电源回路：输入电源、制动单元 / 电阻、母线电压检测电路，引发 OV（过压）、UV（欠压）。
通信链路：SERCOS 光纤环网、EtherNet/IP 网线、交换机，报通信中断或配置错误。
散热与环境：散热风机、风道、控制柜温湿度，触发过热保护。
二、故障原因分析
6500 系列报警多为负载异常、参数失配、硬件老化、环境恶劣、通信不稳叠加导致。
过流 / 过载（OCA/OL）：机械卡阻、负载超重、加减速时间过短，电机电流飙升；IGBT 老化 / 击穿、电机绕组短路 / 接地、接线松动打火，引发硬过流。
过压 / 欠压（OV/UV）：电网波动、缺相、输入电压超限；急停 / 减速时惯性负载发电，制动电阻选配不当或制动单元损坏，母线电压冲高。
编码器故障：编码器线破损、屏蔽不良、接头氧化；编码器老化、分辨率不匹配；干扰导致信号丢包，触发位置超差。
通信故障：IP 冲突、子网掩码错误、固件版本不兼容；光纤 / 网线破损、水晶头 / 光纤接头污染；交换机端口故障，导致链路中断。
过热与硬件保护：散热风机停转、风道积尘堵塞；环境温度超 40℃、柜内通风差；电容鼓包、主板虚焊、备用电池没电，引发保护停机。
三、维修处理角度
维修遵循先外后内、先易后难、先参数后硬件、先空载后负载的原则，分层排查。
（一）基础排查（断电安全操作）
目视检查：驱动器有无焦痕、异响、异味；接线端子无松动、氧化、烧蚀；编码器线、动力线屏蔽接地可靠。
绝缘测试：500V 兆欧表测电机绕组对地绝缘（≥1MΩ），排查受潮、短路。
散热清理：清理散热器、进出风口粉尘油污；检查散热风机，损坏则更换同规格型号。
（二）电源与负载校验
电源检测：测量输入三相电压平衡、无缺相；母线电压正常（±10% 额定值）；检查制动电阻 / 单元，阻值匹配、无烧蚀。
机械负载：手动盘车无卡阻、异响；空载试运行，电流平稳无波动；调整加减速时间，避免瞬时过载。
（三）参数与通信配置
参数核对：通过 Studio 5000 软件，匹配电机铭牌参数（功率、电流、极对数、编码器分辨率）；恢复出厂参数后重新配置，消除参数漂移。
通信排查：核对 IP、子网掩码无冲突；清洁光纤接头、测试衰减（＜0.5dB/km）；升级固件至最新版，修复兼容性问题。
（四）硬件深度检修
功率单元：检测 IGBT 模块、霍尔传感器，损坏则更换同型号；检查母线电容，鼓包、漏液立即更换。
反馈系统：更换编码器线，测试编码器信号正常；接口板虚焊补焊，老化则更换。
主板与电池：检查备用电池电压（≥3.6V），没电则更换；清理主板灰尘，排查虚焊、烧蚀元件。
（五）空载与负载验证
维修后空载运行 30 分钟，监测温度、电流、电压正常无报警；轻载运行 1 小时，观察运动平稳、无异常，再投入生产。
结语
罗克韦尔Kinetix 6500伺服报警，核心是负载、参数、硬件、环境、通信五大维度异常叠加。日常运维需定期清理散热、校验参数、检查接线、升级固件，避免高温重载与电磁干扰，可显著降低故障发生率，保障高精度运动控制稳定运行。
