一、故障点定位

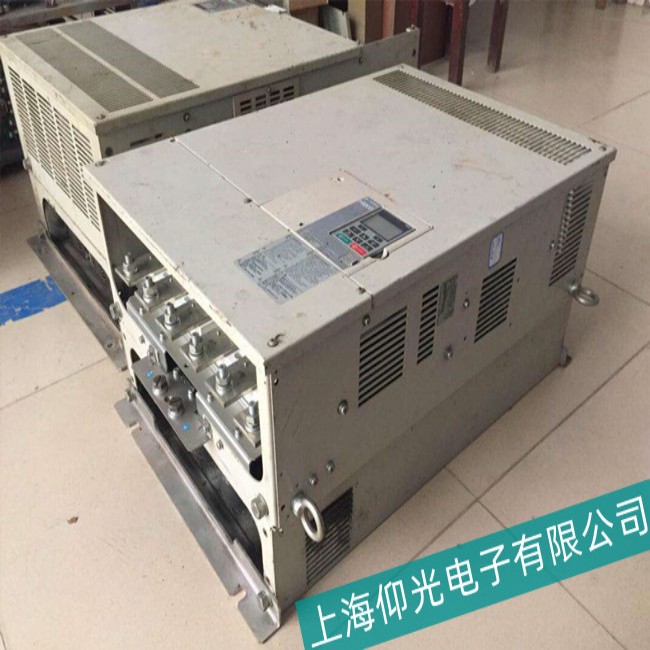

安川 A1000 变频器显示Er-10故障代码，代表主回路电压检测异常，设备上电频繁报错、无法正常启动运行。该故障故障点分布清晰，主要分为三大板块。
第一类为输入供电回路故障，三相进线电压不平衡、缺相、电源线松动虚接，外部空开、接触器触点烧蚀接触不良。第二类是变频器内部主回路硬件故障，整流桥性能衰减、直流母线滤波电容老化鼓包、预充电回路接触不良，母线电压检测采样电路元件损坏。第三类为线路与工况异常，主回路接线氧化、内部排线松动，负载瞬间冲击过大造成电压采样异常误报。
二、故障原因分析
Er-10 故障出现的核心原因，是变频器主板采集到的直流母线电压数值超出正常判定范围，从而触发保护锁定。
从外部供电来看，工业厂区电网负荷波动大，用电高峰期电压偏低，或是前端配电线路过长产生压降，三相供电不均衡，都会直接导致主回路供电不稳。设备长期运行产生震动，让进线端子逐渐松动氧化，形成隐性缺相问题，整流后电压达不到标准值，直接弹出故障代码。
从内部硬件来讲，变频器常年处于高温、多粉尘环境工作，内部直流母线电解电容慢慢出现容量衰退、内阻变大，储能稳压能力大幅下降。预充电接触器长期频繁吸合断开，触点出现烧蚀氧化，充电流程无法正常完成，母线电压建立失败。同时电压采样电阻、光耦检测元件老化漂移，也会出现电压数据采集失真，无实际故障却频繁报警。
除此之外，控制柜通风条件差、设备散热不良，加速内部电气元件老化，也是诱发 Er-10 故障的重要诱因。
三、维修处理角度
维修遵循先外后内、先查供电再修硬件的原则，高效解决故障问题。
首先全面排查外部供电系统，断电后紧固所有进线接线端子，清理端子表面氧化层，检查配电空开与接触器，更换老化损坏配件。使用万用表精准测量三相输入电压，保证电压平稳均衡，排除电网缺相、电压过低等外部问题。
其次检修变频器内部主回路，拆开设备外壳，直观查看直流母线电容有无鼓包、漏液、开裂现象，出现损坏及时整组更换同规格电容。检查预充电接触器动作是否顺畅，触点有无烧蚀，接触不良直接更换配件，确保预充电流程正常运行。同时检测整流桥模块导通状态，排查有无半相损坏问题。
然后检修电压采样检测回路，排查采样线路有无虚焊断线，对偏移损坏的采样元件进行更换校准，消除数据采集错误带来的误报警。日常清理变频器内部堆积粉尘，疏通散热风道，保障设备散热正常。
最后完成所有检修工作后，先空载上电试运行，观察母线电压数值稳定无报错，确认 Er-10 故障消除，再接入电机进行带载测试，各项运行数据正常即可投入正常生产使用。
结语
安川A1000变频器Er-10主回路电压异常故障，主要集中在外部供电不稳、内部储能元件老化、电压采样失灵三大方面。日常设备运维中，定期紧固供电线路、清理内部灰尘、检测电容运行状态，能够有效减少此类故障发生，切实保障变频器稳定长久运行。
