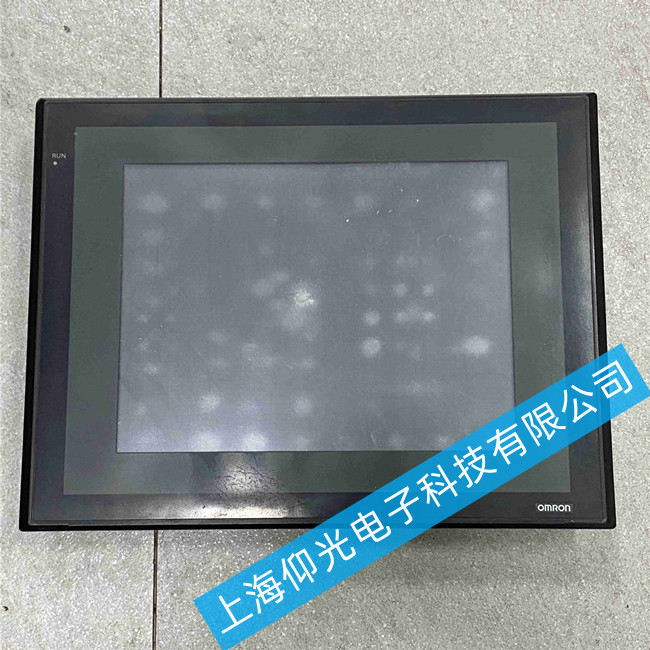

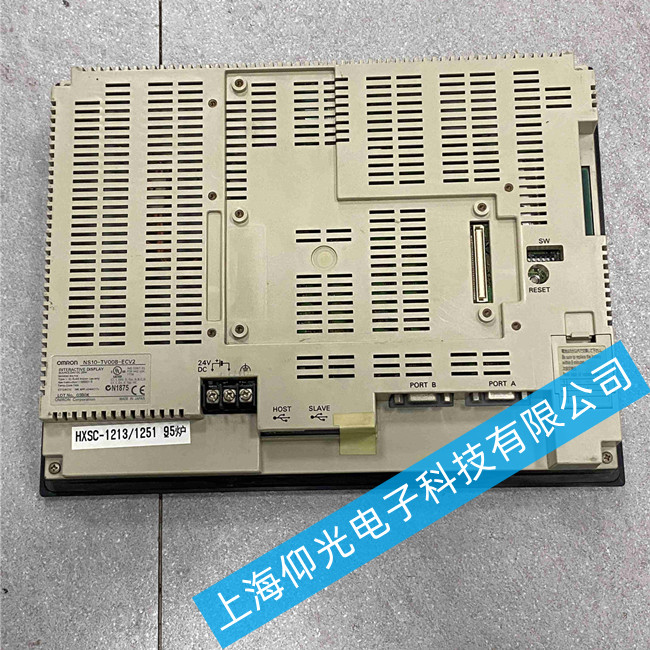

欧姆龙触摸屏维修NS10-TV00B-ECV2无背光故障维修方法
欧姆龙触摸屏无背光故障排查流程（从简到繁）
1 外部检查（不断电）
电源与指示灯
测量 DC 24 V 输入端子：电压应在 22–26 V 范围，纹波＜1 V
观察 PWR 灯：常亮为正常；闪烁或熄灭需先修电源
若电源异常，检查开关电源、接线端子、保险管（NS10 系列多内置 2 A 保险）
软件/设置排查
进入系统设置 → 亮度调节：尝试调至最高
检查节能模式：关闭“自动背光”“休眠背光”等选项
重启 HMI（断电 30 秒后重上电），排除临时软件死机
强光照射判断
关闭环境灯光，用手电筒斜照屏幕：
有隐约图像 → 背光系统故障（灯管/高压板/驱动）
完全无图像 → 主板/液晶驱动故障（需另案处理）
该方法可快速锁定故障范围。
3.2 拆机检查（断电操作）
拆壳步骤（简要）：
拧下后盖四周螺丝，小心撬开卡扣
分离金属屏蔽罩，露出主板、电源板、背光板
记录各排线位置（拍照标记），避免装回时错位
内部重点检查项：
连接排线
背光板 ↔ 主板排线（通常为 4–6 针）是否松动、氧化
重新插拔并清洁金手指（酒精+棉签）
电容鼓包
电源板、背光驱动板电解电容顶部鼓包、漏液需更换
烧焦痕迹

高压变压器周边 MOSFET、保险电阻烧黑、炸裂

欧姆龙触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
