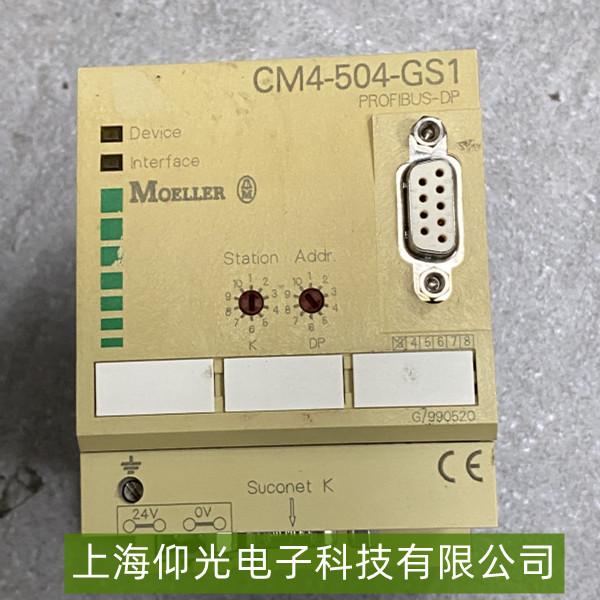

莫尔通信模块指示灯异常故障维修技巧
莫尔通信模块的指示灯是设备运行状态的直观反馈（如电源、数据传输、网络连接等状态），当指示灯出现异常（如常亮/常灭、闪烁频率不符、颜色错误等），通常意味着模块存在硬件故障、配置错误或外部环境问题。以下是针对性维修技巧：
一、常见指示灯异常类型与对应故障
电源指示灯异常（如不亮/闪烁）：可能为电源未接通、供电电压不足（如DC 12V/24V输入不符）、电源模块损坏或模块供电接口接触不良。
数据传输指示灯异常（如常灭/高速闪烁无规律）：可能为通信线路断路（如网线/RJ45接口松动）、对端设备未响应（如PLC/上位机未发送数据）、模块通信参数（波特率、协议）配置错误。
网络状态指示灯异常（如LINK灯不亮/ACT灯乱闪）：可能为网络线缆故障（如网线水晶头氧化、双绞线断芯）、IP地址冲突或网络模块初始化失败。
二、维修步骤与技巧
基础检查
电源排查：用万用表测量模块供电电压（需与模块铭牌标注一致，如DC 24V±10%），检查电源线是否松动、接口氧化（可用酒精棉清洁）；若电源模块独立，需检测其输出是否稳定。
指示灯状态对照：查阅模块手册，确认当前异常指示灯对应的标准状态（如正常运行时DATA灯应每秒闪烁1次，若常灭可能无数据传输）。
硬件连接检测
通信线路：检查网线/RJ45接口是否插紧（可重新拔插），用网线测试仪检测双绞线8芯是否全通（若某芯断路需更换网线）；若为光纤模块，检查光纤接头是否脏污（用酒精棉清洁）或光纤断裂。
模块接口：观察模块的通信接口（如RS485/以太网口）是否有物理损坏（如针脚弯曲、烧蚀），必要时用镊子调整或更换接口。
参数与配置排查
通信参数：通过配套软件或拨码开关检查模块的波特率、数据位、停止位、协议类型（如Modbus RTU/TCP）是否与对端设备一致（常见错误为波特率设置不匹配导致无数据交互）。
网络配置：若为网络模块，检查IP地址、子网掩码、网关是否与局域网兼容（避免IP冲突），重启模块使其重新获取配置。
固件升级：若指示灯异常伴随通信中断（如无法连接上位机），可能是固件损坏，需通过官方工具下载最新固件并升级（操作前备份配置）。
硬件更换：若电源、线路、参数均正常，但指示灯仍异常（如电源灯常灭且无电压输入），可能是模块内部电源芯片或主控电路故障，需联系厂家更换模块。
