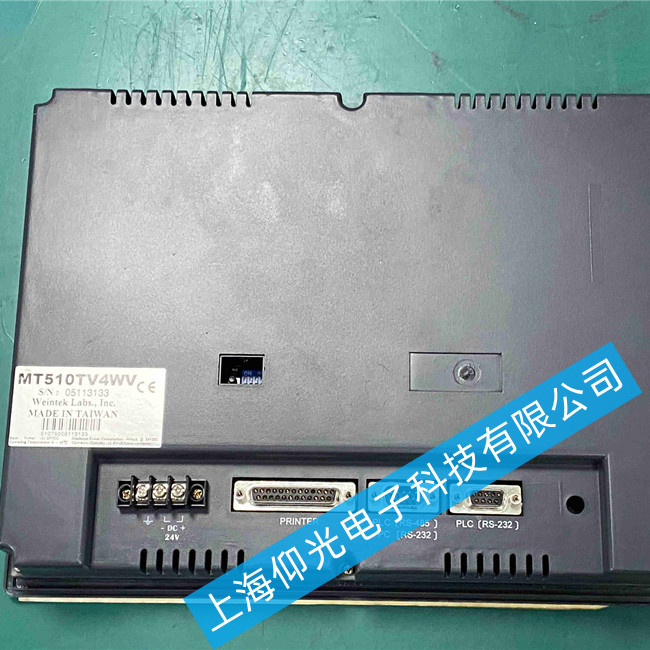

威纶通触摸屏维修MT510TV4WV电源板故障维修方法
MT510TV4WV 电源板维修实例
案例 1：上电无任何反应
现象：适配器指示灯亮，但触摸屏电源灯不亮。
排查：
测适配器输出 24V 正常；
拆机测电源板 24V 输入端对地阻值仅 10Ω（明显短路）；
拆除整流桥 BR1 后短路消失，更换同型号整流桥（KBU808）；
串灯泡试机，灯泡微亮后熄灭，测 5V 输出正常，故障排除。
原因：整流桥击穿导致输入短路。
案例 2：运行中频繁重启
现象：开机正常，但运行 10 分钟后自动重启。
排查：
带负载测 5V 输出：冷机时 5.0V，热机后跌至 4.5V；
触摸 DC-DC 芯片（OB2263）表面烫手；
更换 5V 输出滤波电容（1000μF/16V）无效；
更换芯片 VCC 滤波电容（47μF/50V）后，热机电压稳定在 4.9V，故障消失。
原因：VCC 滤波电容 ESR 增大，导致芯片供电不足保护重启。
案例 3：背光一亮即灭
现象：开机瞬间背光闪一下即黑屏，手电照有图像。
排查：
测背光升压输出：瞬间升至 35V 后跌至 0V；
查过流检测电阻（0.1Ω）阻值变为 0.5Ω（标称 0.1Ω）；
更换该电阻后，背光恢复正常；
检查灯条接口无氧化，确认无灯珠短路。
原因：过流检测电阻阻值漂移，触发保护电路。
威纶触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
