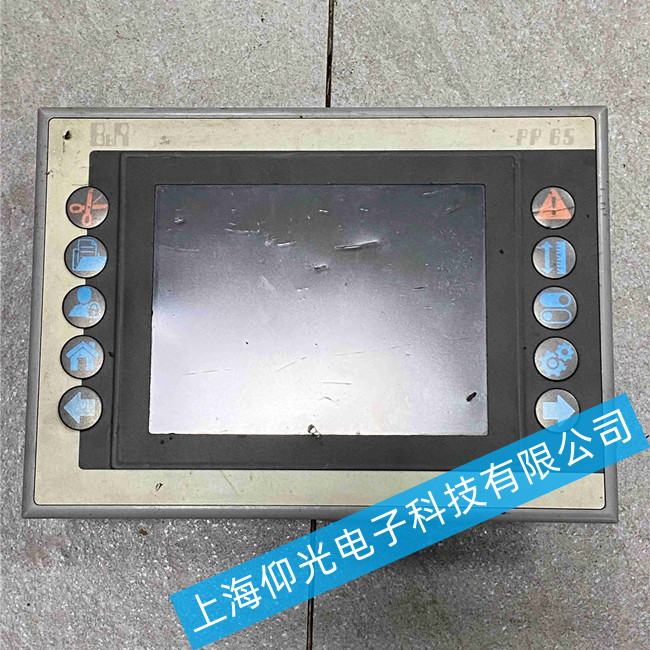

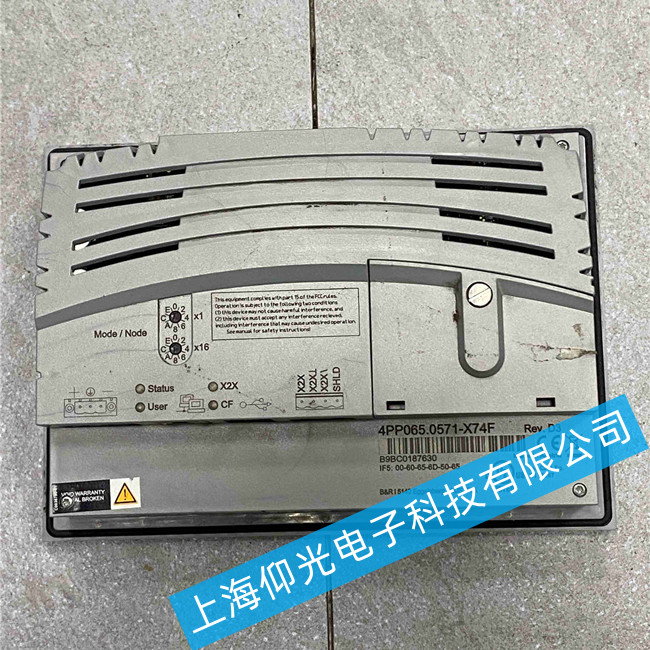

贝加莱触摸屏维修4PP065.0571-X74F主板故障维修
贝加莱触摸屏主板级维修实战步骤
1 电源回路排查
输入级检测
测量 24V 端子对地阻值：若接近 0Ω，查输入滤波电容（通常 100 µF/35V）、防反接 MOS（丝印 “AOD” 系列）是否短路；若阻值正常但上电无输出，重点查 DC‑DC 主控（如 TPS5430 类）VIN 引脚是否得电、EN 使能电平是否正常。
次级输出波形
用示波器观察 3.3V/5V 纹波：若＞100 mV 或伴有高频振铃，更换输出电解电容（470 µF/16V 等）及 MLCC 去耦电容；若某一路完全无输出，查对应电感后端是否对地短路（CPU 核供电 MLCC 击穿常见）。
保护电路复位
部分机型设计有过流/过压保护 IC（如 TLV3011），触发后锁存需断电复位；可暂时断开保护信号测试，若恢复输出则查采样电阻及比较器周边元件。
贝加莱触摸屏维修后测试与预防建议
1 功能验证清单
上电自检
指示灯正常闪烁 → 电源 OK；
背光点亮且无闪烁 → 背光驱动及逆变器 OK；
出现贝加莱 LOGO → Bootloader 及 Flash 正常。
显示与触摸测试
进入系统后运行内置校准工具，全屏划线无断点/漂移；
长时间（≥2 小时）运行 demo 工程，无花屏/重启。
通讯接口校验
Ethernet Ping 测试丢包率 0%；
POWERLINK 与伺服驱动器联机无报警；

USB 口识别 U 盘并读写文件。

贝加莱触摸屏触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
