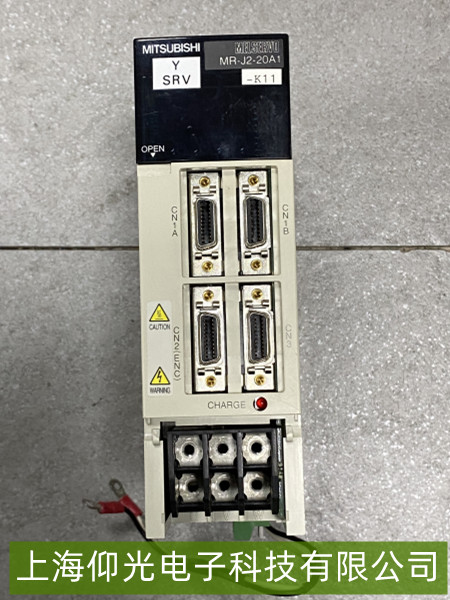

三菱MR-J2-20A1伺服驱动器AL.20过流报警故障分析与维修
一、故障现象特征
当三菱MR-J2-20A1伺服驱动器出现AL.20过流报警时，驱动器控制面板会直接显示“AL.20”代码，同时伴随伺服电机无法正常启动（如接收到运行指令后无动作）、运行中突然停机（可能伴随异响），严重时可能闻到驱动器内部元器件（如功率模块）的焦糊味。该报警表明驱动器检测到主回路电流超过安全阈值（通常为额定电流的2~3倍以上），属于硬件保护性停机。
二、常见诱因分析
电机或驱动器主回路短路：伺服电机绕组内部短路（如绝缘老化击穿）、电机引出线与外壳短路，或驱动器U/V/W输出端与电机接线端子之间短接，导致瞬间大电流。
负载异常：伺服电机所带机械负载卡死（如丝杆卡滞、皮带断裂后堵转）、负载惯量远超电机额定值（如突然增加重物），导致电机运行时电流急剧上升。
驱动器硬件故障：功率模块（如IGBT桥臂）损坏（常见于过热或过压冲击后）、驱动板上的电流检测电路元件（如采样电阻、运放芯片）失效，误报过流信号。
参数设置不当：伺服电机的额定电流参数（如“Pr0.02 电机额定电流”）未正确设置（与实际电机铭牌值不符），或增益参数（如速度环/电流环增益）过高，导致系统动态响应过冲产生过流。
三、诊断与维修步骤
基础排查：
立即断开伺服电机与驱动器的U/V/W连接线，尝试单独给驱动器上电（不接电机），若AL.20报警消失，问题集中在电机或输出回路；若仍报警，则驱动器内部硬件（如功率模块、电流检测电路）故障概率高。
检查电机引出线与外壳是否短路（用万用表测电机绕组对地电阻，正常应≥1MΩ），并观察绕组绝缘层是否有烧焦痕迹。
负载与机械状态检查：
手动转动电机轴（断电状态下），若感觉异常卡滞（如丝杆被异物卡死、轴承损坏），则负载机械问题导致堵转；恢复通电后，缓慢点动运行（通过操作面板或调试软件给小幅度指令），观察是否仍过流。
核对电机额定负载惯量与驱动器/电机规格是否匹配（如负载惯量超过电机允许值的3倍以上，需优化机械结构或选更大功率电机）。
驱动器硬件检测：
检查U/V/W输出线与电机接线端子的连接是否牢固（重新插拔并拧紧端子螺丝），观察线缆是否有破损或绝缘层老化（局部短路风险）。
用万用表测量驱动器主回路输入电压（通常为200V/380V，需符合铭牌要求），并检查驱动器散热风扇是否运转正常（过热可能导致功率模块性能下降）。
若具备条件，通过驱动器调试软件或面板查看实时电流值（如“Pr5.01 输出电流监控”），对比电机额定电流（如MR-J2-20A1通常匹配50W~200W电机，额定电流约1~2A），确认是否真实过流。
参数与保护功能验证：
检查伺服电机的额定电流参数（如“Pr0.02”）是否与电机铭牌一致（错误设置会导致保护阈值不匹配）；恢复驱动器默认参数（谨慎操作，需备份原设置），重新进行“自动调谐”或“增益初始化”，优化电流环/速度环响应。
