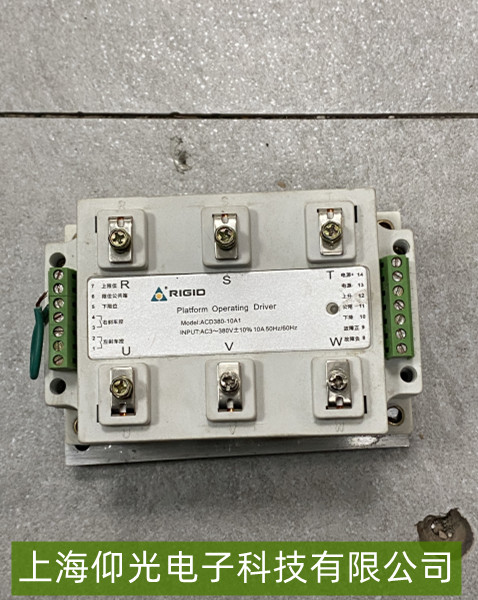

瑞基 ACD380-10A1 平台驱动器上升指令无响应故障维修分析
一、故障现象特征
瑞基 ACD380-10A1 平台驱动器在接收到上升（如“上行”“加速”或正向脉冲/模拟量指令）操作指令后，驱动器无任何动作响应，表现为平台静止不动（如升降平台、输送带等负载无位移），但驱动器可能无显式报警代码（或仅显示“运行中”无异常状态），部分情况下可通过操作面板观察到指令输入信号已接收（如输入指示灯亮），但电机未启动或扭矩未输出。
指令信号问题：上升指令的输入信号（如脉冲信号、模拟量电压/电流信号、数字量开关信号）未正确传输至驱动器，可能因接线松动、端子氧化、信号线断路或控制器（如PLC/上位机）输出异常导致；指令电平与驱动器输入要求不匹配（如驱动器需24V高电平有效，但实际输入仅为5V）。
使能与控制使能未激活：驱动器的“使能信号”（EN）或“方向使能”未有效闭合（如外部继电器触点未吸合、使能端子电压未达到阈值），即使上升指令有效，驱动器仍锁定输出。
硬件故障：驱动器内部功率模块（如IGBT桥臂）损坏，无法输出驱动电机的PWM调制电压；电机主回路接触器或断路器跳闸（未复位），导致动力电源未接通；编码器或反馈装置故障（如编码器线断路），驱动器因无位置/速度反馈而抑制输出。
参数配置错误：驱动器的方向控制参数（如“上升/下降方向定义”）设置错误（如将上升指令误设为反向信号），或保护参数（如过流/过压限制）阈值过低，在指令触发时驱动器主动封锁输出。
三、诊断与维修步骤
基础检查：
确认上升指令的输入信号源（如PLC输出点）是否正常（用万用表测量信号电压是否符合驱动器要求，如24V脉冲信号需≥22V有效）；检查驱动器输入端子（如“上升指令端子”）的接线是否牢固（重新插拔并清理氧化层）。
观察驱动器操作面板的“使能状态”指示灯（如有），确认使能信号是否激活（通常需24V高电平，测量使能端子电压是否达标）；检查外部使能继电器或开关是否正常闭合。
信号与使能排查：
若驱动器支持“强制运行”或“调试模式”（参考说明书），尝试在屏蔽外部指令的情况下，通过面板直接输入上升指令（如模拟量给定正向电压），观察电机是否动作——若动作，则问题集中在指令输入回路；若仍无响应，需排查驱动器内部控制逻辑。
检查方向控制参数（如“Pr0.03 方向设定”或类似代码），确保上升指令与驱动器定义的正向信号一致（部分驱动器需通过参数翻转方向）。
硬件与保护功能检测：
断电后检查主回路接触器/断路器状态（确认未跳闸且触点闭合良好）；用万用表测量驱动器输出至电机的U/V/W相线是否有电压（上电且指令触发后，应有与指令对应的PWM调制电压，可通过示波器检测）。
检查电机抱闸（如有）是否释放（手动尝试转动电机轴，若无法转动则抱闸未松开，需检查抱闸供电或控制信号）；观察电机负载是否卡死（如平台被异物阻挡，解除卡阻后重试）。
参数与保护逻辑验证：
通过驱动器调试软件或面板查看实时故障记录（部分驱动器会存储隐性故障代码，如过流OC、过压OV），若存在保护触发记录（如“负载过重”“电流超限”），需针对性处理（如减小负载、检查电机绕组）。
恢复驱动器默认参数（谨慎操作，需备份原参数），重新设置上升指令对应的功能码（如方向、使能逻辑），排除参数配置错误的影响。
