Galil 运动控制器无法通讯故障维修
一、故障核心原因分析

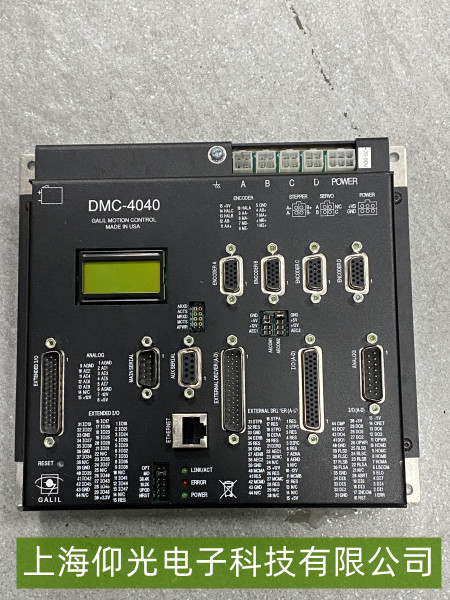

Galil运动控制器（如DMC系列）无法通讯（如上位机无响应、报错“通讯超时”“端口未找到”）通常与硬件连接、参数配置、驱动程序或控制器状态相关，具体原因包括：
物理连接问题：通讯线缆（如RS232/RS485/以太网线）松动、断裂，或接口氧化、针脚弯曲；控制器与上位机（如PC）的通讯端口未正确匹配（如RS232误接RS485）。
通讯参数不匹配：波特率、数据位、停止位、校验位等设置与上位机软件（如Galil Motion Planner、LabVIEW驱动）不一致；IP地址冲突（以太网通讯时）。
控制器状态异常：控制器未上电、处于保护模式（如看门狗复位）、固件损坏或通讯端口硬件故障（如串口芯片损坏）。
驱动程序/软件问题：上位机未安装正确的Galil驱动程序，或软件版本过旧不兼容当前控制器型号；通讯协议设置错误（如RS485未配置为主从模式）。
二、基础排查步骤
检查物理连接
断开电源，检查通讯线缆两端接口是否插紧（如RS232的DB9接头、以太网的RJ45接头），重新插拔确保接触良好；观察接口金属触点是否有氧化（发黑/变色），可用橡皮擦清洁。
确认线缆类型与控制器及上位机端口匹配（如控制器仅支持RS232但误接RS485线缆），必要时更换原厂推荐线缆；检查线缆是否破损（尤其弯曲处或经常插拔的位置）。
验证通讯参数
查阅控制器手册，确认当前通讯模式（如RS232波特率默认通常为9600bps，RS485可能为115200bps；以太网默认IP如192.168.1.110）；在上位机软件中同步设置相同参数（波特率、数据位=8、停止位=1、无校验）。
若为以太网通讯，检查控制器与PC是否在同一局域网，通过“ping”命令测试IP连通性（如PC端命令行输入“ping 192.168.1.110”），若超时则IP冲突或网络配置错误。
观察控制器状态
检查控制器电源指示灯（通常为绿色）是否常亮（未上电则无通讯）；若指示灯闪烁或红色报警，可能处于故障模式（如过热、硬件错误），需参考手册排查具体故障代码。
尝试通过控制器面板按键（如有）查看通讯端口状态（部分型号支持显示端口活动指示），或重启控制器后观察是否恢复通讯。
测试基础功能
若控制器支持其他通讯方式（如同时具备RS232和以太网），尝试切换端口测试（如RS232不通换以太网）；使用Galil官方提供的“通讯测试工具”（如Diagnostics Utility）检测端口是否响应。
三、深度维修方法
若基础排查未解决，需进一步检测硬件或调整配置：
检测通讯端口硬件
专业技术人员可用示波器检测通讯端口输出信号（如RS232的TX/RX线波形），正常应有规律的电平变化（无信号则端口芯片损坏）；检查控制器内部通讯电路（如串口收发芯片、以太网PHY芯片）是否虚焊或烧毁。
重置控制器参数
通过控制器面板或软件将通讯参数恢复出厂默认值（如RS232波特率9600、8N1），排除用户误设导致的不匹配；若控制器固件损坏，需通过专用编程器重新烧录固件（需原厂支持）。
抗干扰处理
若周边存在强电磁干扰，为通讯线缆加装屏蔽层（如屏蔽双绞线），并将屏蔽层单点接地；调整控制器与上位机的接地线，确保共地良好（避免地环路干扰）。
