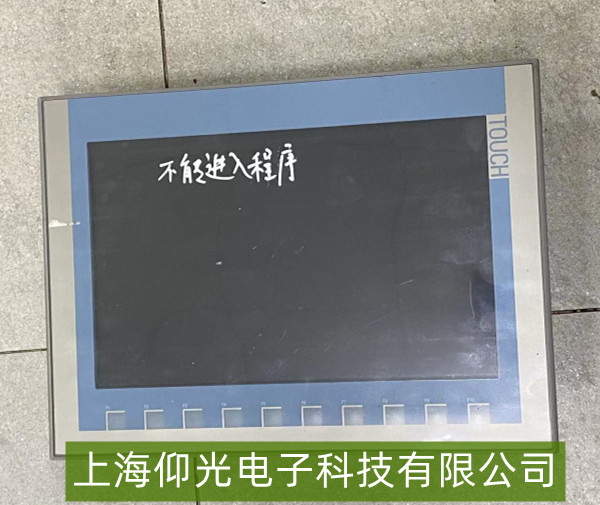

西门子KTP1200 Basic触摸屏无法进入程序故障维修
一、故障核心原因分析
KTP1200 Basic无法进入程序（如黑屏、白屏、卡在启动界面或无响应）通常与硬件故障、系统软件异常或外部连接问题相关，具体原因包括：
硬件故障：触摸屏主板（如主控芯片、存储芯片）损坏，屏幕排线松动或断裂，背光灯或液晶面板故障（如黑屏但背光亮/不亮）；
系统软件问题：引导程序（Bootloader）损坏、操作系统（如WinCC RT Advanced）崩溃，或程序文件丢失/损坏；
存储问题：内部Flash存储芯片数据异常（如程序未正确下载、存储区损坏），或SD卡（若有扩展存储）故障；
电源供电异常：24V直流供电电压不稳定（低于20.4V或高于28.8V）、电源模块故障，导致主板供电不足；
二、基础排查步骤
观察启动状态
通电后观察触摸屏反应：若完全黑屏且无背光（用手机摄像头贴近屏幕看是否有微弱亮光，无则背光故障），可能是背光灯或主板供电问题；若背光亮但无画面（白屏/黑屏），可能是屏幕排线或液晶面板故障；若卡在西门子logo界面或反复重启，多为系统软件异常。
检查屏幕是否有物理损伤（如边框挤压变形、屏幕裂纹），此类情况可能直接导致排线断裂或液晶层损坏。
检查电源与连接
确认触摸屏供电电压为24V DC（使用万用表测量电源端子，正常范围20.4-28.8V）；若电压异常，检查电源模块或供电线路（如接线松动、保险丝熔断）。
检查触摸屏与PLC的通讯线（如PROFINET网线）是否插紧，接口是否有氧化或破损（重新插拔并清洁金属触点）。
尝试强制复位
长按触摸屏面板上的“复位键”（通常位于侧面或背面，参考说明书）10秒以上，尝试恢复出厂设置或重启系统；部分机型支持通过组合按键（如电源键+菜单键）进入恢复模式。
检查存储介质
若触摸屏支持SD卡扩展存储，取出SD卡后重新上电，观察是否能进入程序（排除SD卡故障导致系统读取异常）；若程序通过USB或网络下载，检查存储区是否已正确写入（可通过西门子TIA Portal软件验证）。
三、深度维修方法
若基础排查未解决，需进一步检测硬件或修复软件：
检测硬件组件
专业技术人员使用万用表检测主板关键供电电路（如5V/3.3V稳压芯片输出是否正常），若电压异常可能是电源模块或电容损坏；
检查屏幕排线（连接主板与液晶面板的柔性线缆）是否松动或断裂（重新插拔或更换排线）；若背光不亮，检测背光灯驱动电路（如LED灯条或升压芯片）是否故障。
修复系统软件
通过西门子官方工具（如WinCC RT Advanced恢复工具）重新下载系统固件或引导程序（需匹配KTP1200 Basic的型号与版本）；若程序文件损坏，需从备份中恢复项目文件（通过TIA Portal重新下载）。
若主板存储芯片（如Flash）数据丢失，可能需要专业设备（如编程器）重新烧录系统镜像。
更换故障部件
若检测到主板主控芯片、存储芯片或液晶面板损坏，需更换原厂兼容部件（非原厂件可能导致兼容性问题）；屏幕排线或背光灯组件损坏时，直接更换对应配件。
