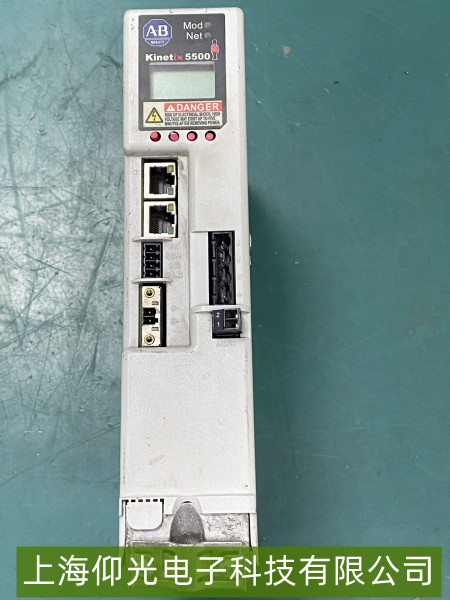

AB伺服驱动器Kinetix 5500 编码器故障维修指南

一、故障核心原因分析
Kinetix 5500编码器故障通常表现为位置反馈异常（如驱动器报错“编码器故障”“位置偏差过大”或电机运行抖动），可能原因包括：

编码器硬件损坏：编码器线缆断裂、接口氧化，或编码器本身（如增量式/绝对式光电编码器、磁编码器）的码盘划伤、发光元件/接收元件老化；
连接问题：编码器与驱动器间的连接线（如DRIVE-CLiQ或专用编码器线）松动、虚接，或线缆屏蔽层破损导致信号干扰；
供电异常：编码器所需的工作电压（通常为5V或12V，依型号而定）未正常供给，或驱动器内部编码器供电模块故障；
参数配置错误：驱动器中编码器类型（如增量/绝对、分辨率）、信号格式（如RS422、SSI）或校准参数未正确设置，导致反馈信号无法识别；
电磁干扰（EMI）：驱动器周边强电设备（如变频器、焊机）或接地不良，导致编码器信号传输失真。


二、基础排查步骤
检查编码器连接
断开驱动器电源，检查编码器与驱动器间的连接线（如Kinetix 5500常用的DRIVE-CLiQ线缆）是否插紧，接口是否有氧化或污渍（用无水酒精清洁金属触点）；
观察线缆外观是否有破损、弯折或屏蔽层断裂（尤其是靠近电机端，易因机械应力受损），必要时重新固定线缆卡扣。

验证编码器供电
通过驱动器诊断界面（或配套软件Studio 5000）查看编码器供电电压值（参考说明书，默认通常为5V±5%或12V±5%）；若电压异常（如0V或波动大），可能是驱动器内部编码器供电模块故障。

观察故障代码
驱动器报错时，记录具体错误代码（如“2015：编码器通信故障”“2020：编码器位置无效”），结合AB官方手册（如《Kinetix 5500 故障代码手册》）定位故障类型（如通信中断、信号超差）。

简单功能测试
若驱动器支持“编码器自检”功能（通过软件操作），运行自检程序，检查编码器反馈的位置信号是否连续、无跳变；手动旋转电机轴（断电状态下），观察驱动器是否检测到位置变化（无反馈则可能编码器损坏）。


三、深度维修方法
若基础排查未解决，需进一步检测硬件或调整配置：

检测编码器硬件
使用示波器检测编码器输出信号（如增量式编码器的A/B相信号波形），正常应为规律的方波（无毛刺或丢失脉冲）；若信号异常（如无输出、幅值过低），说明编码器本身故障（如码盘损坏、发光二极管失效）。
更换同型号编码器（或临时借用正常编码器测试），若故障消失，确认原编码器损坏（常见于长期振动导致码盘松动或光电元件老化）。

检查驱动器内部电路
专业技术人员需检测驱动器内编码器供电模块（如5V/12V稳压芯片）是否输出稳定，或通信接口电路（如DRIVE-CLiQ收发芯片）是否损坏；
检查驱动器与编码器的通信协议匹配性（如是否误设为不兼容的信号格式）。

调整参数与抗干扰处理
核对驱动器参数中的编码器配置（如类型、分辨率、信号类型），确保与实际编码器型号一致（参考编码器铭牌或电机手册）；
若存在EMI干扰，为编码器线缆加装屏蔽层（如屏蔽双绞线），并将屏蔽层可靠接地（单点接地，避免形成回路）；调整驱动器与电机的接地线，确保共地良好。
