MAN曼/曼恩工控机ME电喷主机 ECS控制系统常见故障处理
ECS 系统中传感器常见故障
ECS 系统中有很多用来检测液位，感应位置的传感器。比较典型的就是气缸注油器的液位传感器，反馈信号传感器，排气阀位置传感器，高压油泵位置传感器，角度编码器装在飞轮上的 MSA 传感器，扫气压力，启动空气，控制空气压力传感器。 这些传感器有一个共同的特点就是，它们都不能像其他系统用的传感器一样自己来调零点。如果损坏，只能换新处理。好处就是它们都不需要标定，是傻瓜式的“Plug n play”.
这些传感器最常见的问题可以概括为以下几类：
1、传感器本身的故障，比如设计缺陷，质量问题。这些问题在最早期的机器上出现过，比如气缸注油器的液位
传感器会导致 ECS 系统地绝缘故障，排气阀和高压油泵位置传感器由于在生产的过程中出现缺陷，会导致使
用缺陷等。这些问题在 2010 年之后基本上就不存在了。海仰光电子科技有限公司你身边的工控维修专家
2、传感器探头脏污，或者液位传感器探头的安装部位有空气；还有固定不牢靠，由于振动影响产生的不连续，
不规范的反馈信号，或者与传感器连接的电缆出现短路，造成假的信号。ECS 系统中采用了很多相互冗余备
用的传感器，可以时刻相互监视，出现偏差时系统会自动报警，给故障排除带来了很多便利。
上海仰光电子科技有限公司你身边的工控维修专家
建议在船轮机员/电机员加强日常巡视，发现问题及时处理，如松动的紧固件，电缆扎带，定期清洁裸露的传感器，做好保养记录。上海仰光电子科技有限公司你身边的工控维修专家
2.4 ECS 人机交换系统（MOP） 和监测测量系统（PMI-CoCoS EDS）常见故障

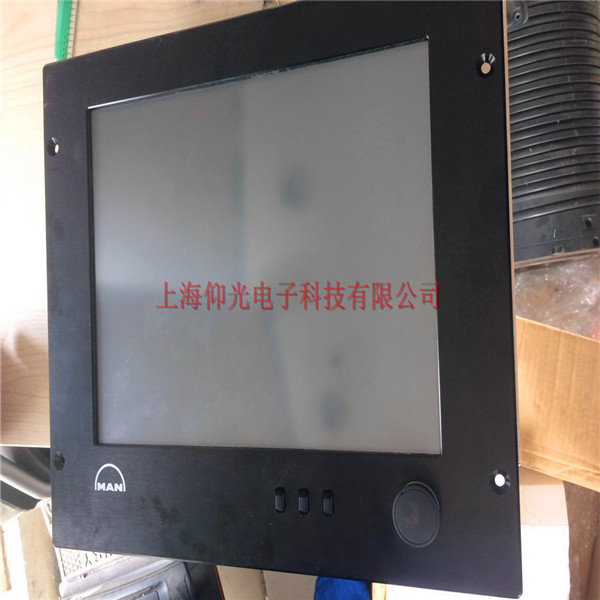

ECS 系统有两台相互冗余的人机交换系统 Main Operating Panel A /B (MOP A /B), 用来显示 ME 主机在工作时候的参数，以及供轮机员操作主机，调整主机工况，处理报警。两台 MOP 同时工作，相互冗余，即使两台都不工作，主机照样可以运转，并且负荷不受限制。上海仰光电子科技有限公司你身边的工控维修专家
MOP就是两台船用电脑，触摸屏的。MOP电脑的操作系统还是 Windows XP，只不过是特殊的定制系统，没有家用电脑 Windows XP 系统的很多功能，最重要的是没有安装杀毒软件。真个电脑里只安装了 ME 主机的控制系统软件 – ME-ECS SW， 同时有所有 MPC 控制单元的备份软件/参数。PMI （Pressure Monitoring Instrument）也就是我们说的电子示功仪，用来测量主机工况的工具。根据不同的配置，分成 Offline PMI, Online PMI 和 Auto Tuning PMI. 其系统图分别如下图所示。上海仰光电子科技有限公司你身边的工控维修专家
Offline PMI 只配有一个测量缸内压力的探头，因此需要轮机员手动的一个缸一个缸进行测量，全部缸测量完成之后，数据传到 PMI PC，形成完成的主机工况报表，包括单缸的 PV 图，PT 图，偏差值。机务/轮机员可以根据测量的数据对主机工况进行手动调整，以平衡主机单缸工况，达到降低排放，节省燃油的目的。同时，各缸负荷一至也可以减少主机的机械故障，如缸套磨损，轴承损坏，等等。上海仰光电子科技有限公司你身边的工控维修专家
Online PMI 是在 Offline 的基础上升级而来的，所以它具备 Offline 的一切功能，但是，由于，Online 系统给每个缸配备了一个检测压力的传感器，永久的安装在示功考克上，所以 Online PMI 可以实时在 PMI PC 上检测主机工况参数，只要主机开始运转。 如果轮机员发现需要对主机参数/工况进行调整，可以随时手动的进行调整，调整后的主机参数/工况继续实时的被 Online PMI 监视，行程由操作者参与的闭环控制系统。
上海仰光电子科技有限公司你身边的工控维修专家
Auto Tuning PMI 的硬件和 Online PMI 的硬件基本是一样的，区别在于，Auto Tuning PMI 实时采集的主机工况数据同时被送到 MOP 电脑 ME-ECS 软件中，ME-ECS 软件中的 Auto Tuning 功能会对主机的实时工况进行实时调整（每 10 转调整一次），保证主机永远一直处于最佳的工作状态中。保证最经济，排放最低
上海仰光电子科技有限公司你身边的工控维修专家
CoCoS -EDS （Computer Controlled Surveillance – Engine Diagnostics System）是用来收集和记录/分析主机参数的一种程序。是一种功能非常强大的类似于主机大数据平台，如果按时备份，它可以记录主机一生所有的参数，并且可以用不同的形式将这些参数呈现出来，比如说柱状图，趋势图，线性变化，等等。
CoCoS – EDS 的软件是和 PMI 的软件安装在同一个电脑上的，所有这台电脑又叫 PMI-CoCoS EDS PC。 在早期，这台电脑是由船厂/造机厂提供的，MAN 对其没有规定和要求，因为只需要普通的电脑就可以满足要求，所以，一段时间里出现了百花齐放的景象，各种品牌，各种型号，各种操作系统的电脑都出现在船上了，有的电脑里有各种照片，各种电影，各种病毒…..全部是老外的船上用的电脑是中文操作系统。 这种乱象，直到 MAN 开始提供标准的一
