西门子系统屏维修 6FC5370-0AA00-2AA0白屏故障维修方法

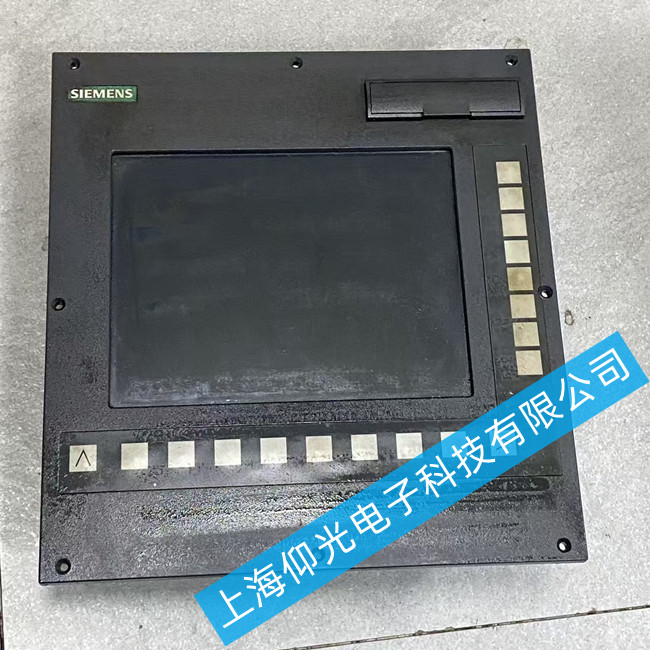

你这款‌6FC5370-0AA00-2AA0‌是西门子802D sl数控系统专用的操作面板，白屏是该型号工业场景下的高发故障，核心特征是背光正常点亮但无任何系统画面输出，多由供电链路异常、显示信号中断或系统固件损坏引发。
⚠️ 安全操作提示
维修前必须切断设备‌DC24V‌总供电，佩戴防静电手环操作，避免静电击穿主板上的精密DSP芯片；拆机时记录所有排线走向和螺丝位置，防止装回时出现错接漏装。
🔍 分步现场排查方案
外围供电与基础校验‌
实测面板输入供电，确认电压稳定在‌DC24V±10%‌ 合格区间，排除数控柜电源波动引发的供电不足。
重新插拔面板与NCU之间的PROFINET通讯线缆，清理接口针脚氧化层，排除通讯中断导致的系统启动异常。
断电静置5分钟后重新上电，尝试冷启动复位，排除临时系统死机引发的假性白屏。
显示链路硬件排查‌
拆开面板外壳，重新插拔主板与液晶屏之间的LVDS屏线，清洁金手指油污氧化层，排除排线松脱引发的信号中断。
用万用表测量屏线接口供电电压，若电压异常，更换屏线输出端附近开路损坏的保险电阻或保险电感。
检测DC-DC电压转换电路，排查并替换损坏的PWM控制器、开关管、滤波电容，确保输出稳定的屏供电电压。
主板与系统修复‌
用示波器检测显示驱动电路的行场时序信号、时钟信号，若信号缺失，更换损坏的显示驱动芯片。
若硬件供电和信号链路全部正常，重新刷写适配该型号的802D sl系统固件，修复损坏的启动数据，排除系统崩溃引发的白屏。
检查主板北桥/显示控制芯片，对虚焊引脚做BGA补焊，修复因长期高温运行导致的芯片脱焊问题。
📌 数控场景专属注意事项

维修完成后，必须先备份面板内的机床参数和加工程序，再执行2小时以上连续烤机测试，确认系统启动正常、数控操作响应无卡顿，避免参数丢失影响机床正常生产。

西门子系统触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
