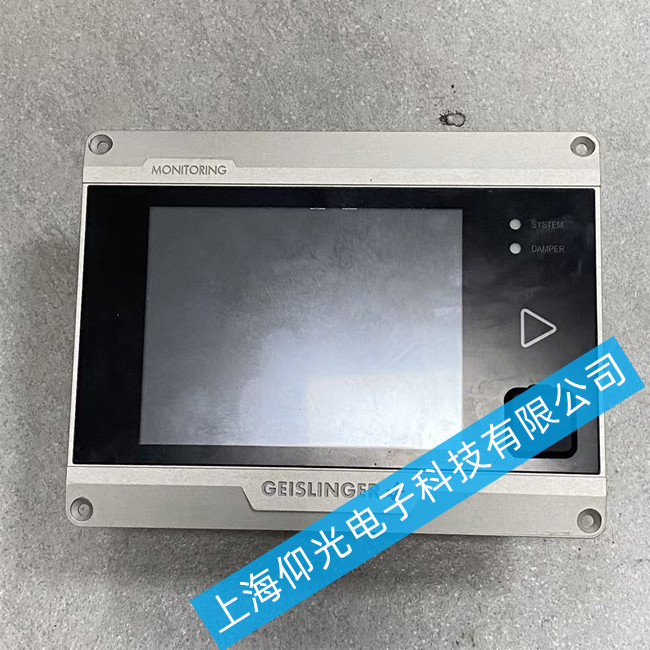

盖斯林格触摸屏维修GMS MARK5 SSTE黑屏故障维修方法
你这款‌盖斯林格GMS MARK5 SSTE‌是船舶扭震系统专用的工业级触摸屏，黑屏是该型号在船用高湿盐雾环境下的高发故障，核心诱因集中在供电回路老化、显示链路中断和硬件腐蚀三类问题。
⚠️ 安全操作提示
操作前必须切断设备‌DC24V‌总供电，等待3分钟让内部电容完全放电后再拆机，避免短路烧损主板；船用环境下严禁带电插拔航空插头，防止触发系统连锁保护。
🔍 分步现场排查方案
外围供电与连接排查‌
用万用表实测输入供电，确认电压稳定在‌DC24V±5%‌ 合格区间，排除外部电源波动引发的保护锁机。
重新插拔设备两端航空插头，清理针脚盐雾氧化层，排除虚接导致的供电中断。
断开所有外接传感器和外设，仅保留核心供电线路，排除外部设备短路拉低总线电压的问题。
电源板故障维修（占比48%最高发）‌
拆机后先检查输入回路保险丝，更换同规格熔断保险管。
检测电源板上电解电容，替换鼓包漏液、失容老化的元件，补焊虚焊的功率引脚。
更换击穿损坏的电源管理芯片，修复后需确认输出稳定的‌5V、12V‌工作电压。
显示链路与主板修复‌
重新插拔主板与屏幕之间的LVDS排线，清洁金手指氧化层，排除排线松脱引发的显示中断。
检测主板时钟晶振、启动芯片引脚，补焊虚焊点位；硬件无异常则重新刷写适配的系统固件，修复损坏的启动数据。
若背光板高压电路损坏，更换同规格背光驱动板，恢复屏幕背光输出。
📌 船用场景专属注意事项

维修完成后，必须对电路板做防潮绝缘三防漆喷涂处理，避免船舶盐雾、高湿环境再次腐蚀电路；整机连续通电运行2小时，监测供电电压无波动，设备可正常进入扭震系统主操作界面，所有功能响应正常才算合格。

盖斯林格触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
